Примеры работ по гибке металла

Примеры работ по гибке металла
Общая презентацияpdf (4.1 MB)Презентация гибки листаpdf (1.4 MB)

Гибка металла – разновидность обработки, которая предполагает сгибание металлических листов или заготовок на специальных профессиональных станках. По чертежам, техническим заданиям и эскизам клиентов мы оперативно, точно и качественно изготавливаем изделия любой сложности, разных размеров и форм.

На фото представлены готовые образцы и примеры наших работ, которые доказывают профессионализм сотрудников компании и использование современных технологий. Все детали соответствуют стандартам, требованиям клиентов. Для заказа гибки металла в ProfBau вы можете заполнить онлайн-форму на сайте или связаться с нами по телефону.

Фотогалерея

  • Кожух станины вала из листа Ст3, оцинк. S=3 мм
    Кожух станины вала
    материаллист Ст3, оцинк. S=3 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 2 тонн
  • Кожух из листа Ст3, S=4,0 мм
    Кожух
    материаллист Ст3, S=4,0 мм
    операциигибка, открытие матрицы (V) 40 мм, усилие гибки (F) 2 тонн
  • Верхняя крышка корпуса из алюминия, S=2,0 мм
    Верхняя крышка корпуса
    материалалюминий, S=2,0 мм
    операциигибка, открытие матрицы (V) 16 мм, усилие гибки (F) 1 тонн
  • Зацеп на палету из листа Ст3, оцинк. S=0,8 мм
    Зацеп на палету
    материаллист Ст3, оцинк. S=0,8 мм
    операциигибка, острый угол, открытие матрицы (V) 8 мм, усилие гибки (F) 1 тонн
  • Вилка упорная
    материаллист Ст3, S=3,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн
  • Крышка дна
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн
  • Крепежный уголок
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн
  • Кожух защитный
    материалнержавейка, S=1,5 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн

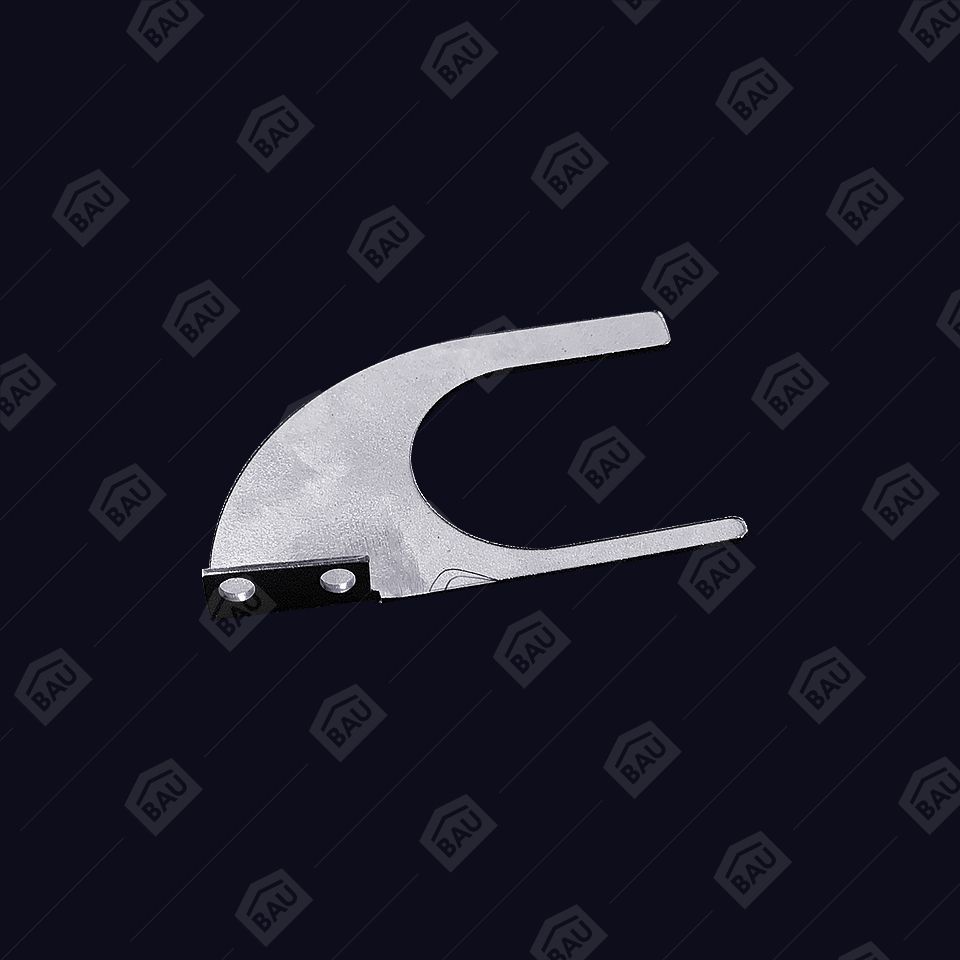

  • Ограничитель
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн

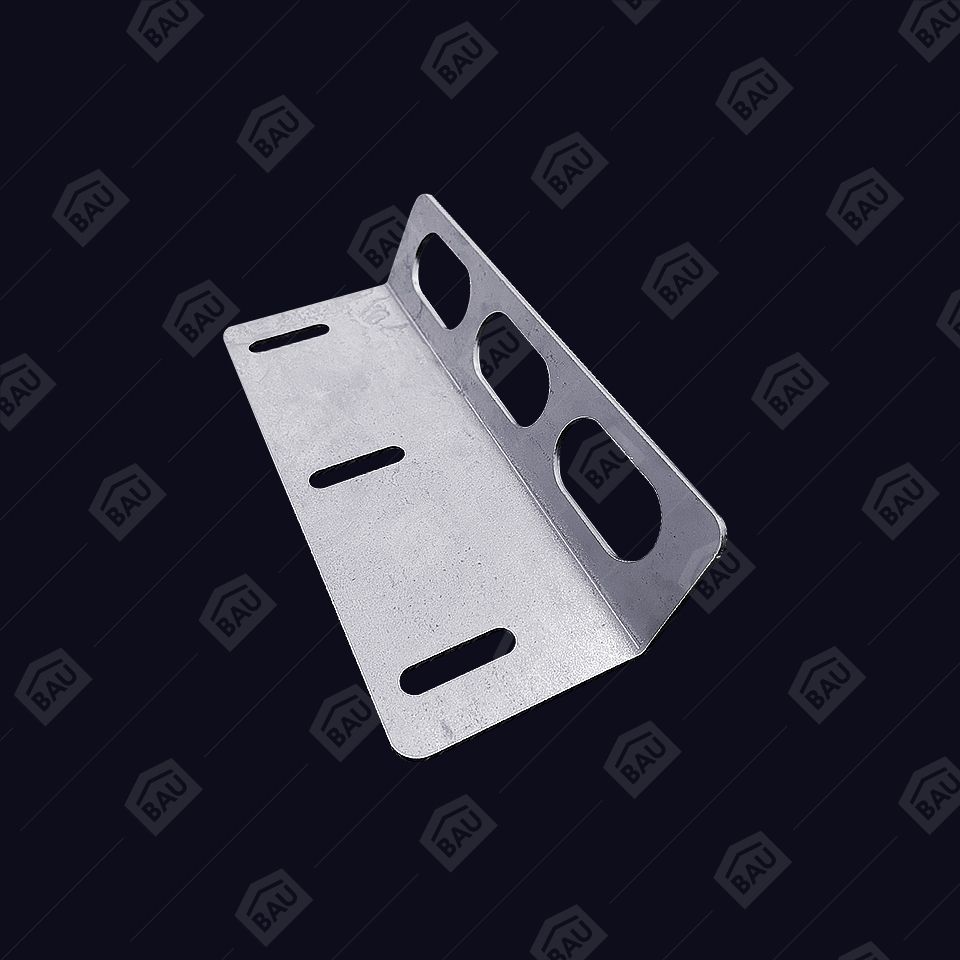

  • Кронштейн петли
    материаллист Ст3, S=1,5 мм
    операциигибка, открытие матрицы (V) 40 мм, усилие гибки (F) 1 тонн
  • Упор силовой
    материаллист Ст3, S=3,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 2 тонн
  • Держатель кабелепровода
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 24 мм, усилие гибки (F) 1 тонн

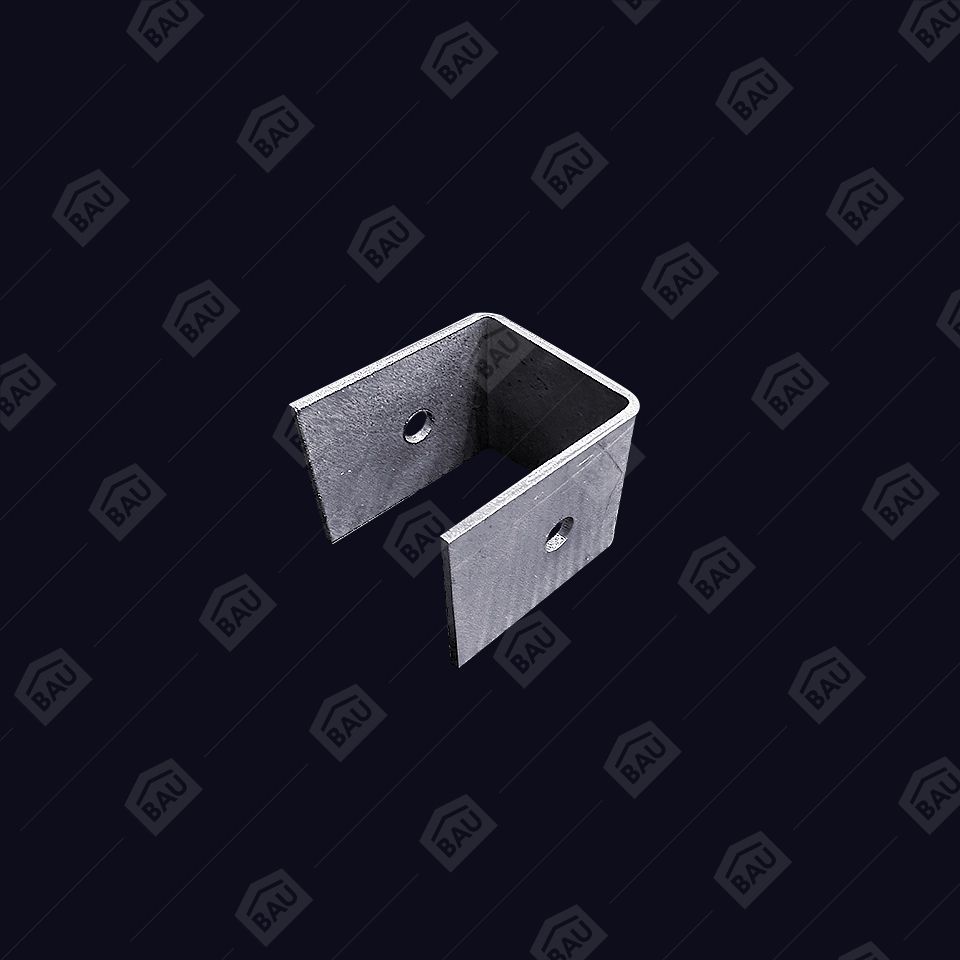

  • Проставка
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 16 мм, усилие гибки (F) 1 тонн
  • Фиксатор розетки
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 16 мм, усилие гибки (F) 1 тонн

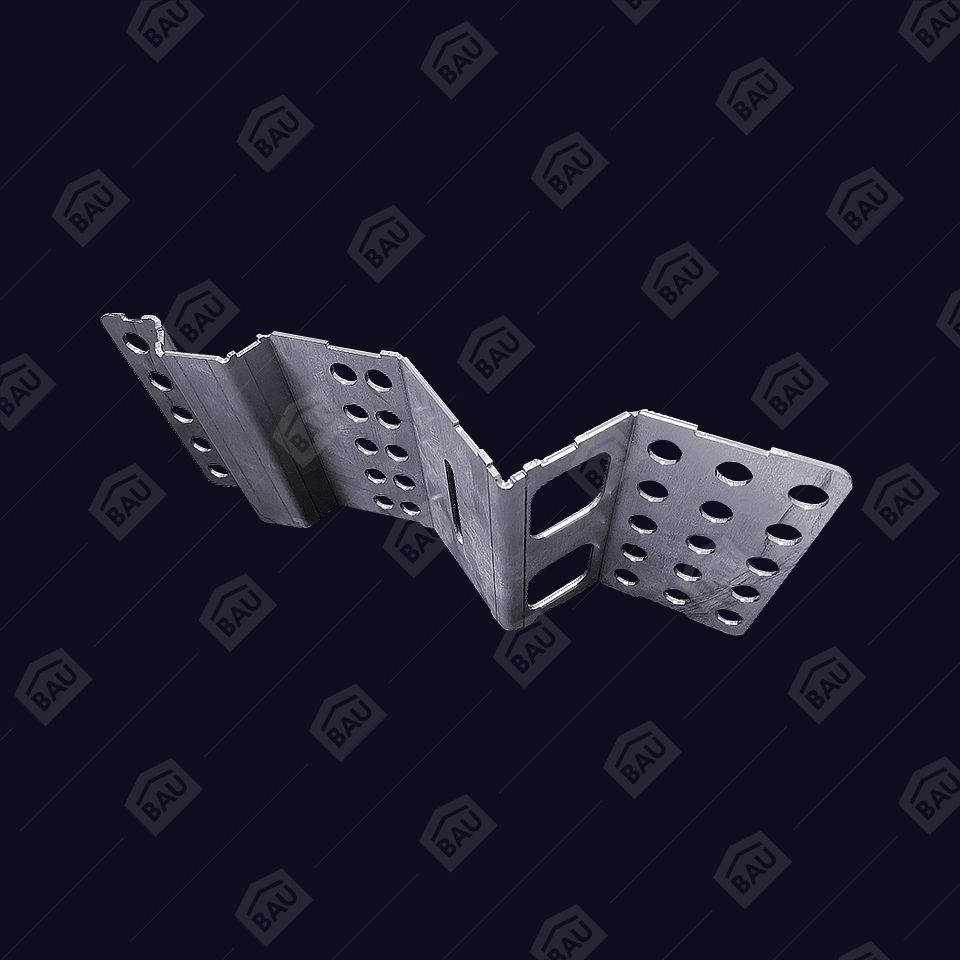

  • Упор
    материаллист Ст3, S=2,0 мм
    операциигибка, открытие матрицы (V) 16 мм, усилие гибки (F) 1 тонн

Используемые станки

  • Гибочный станок TRUMPF TruBend 5230
    TRUMPF TruBend 5230 — 1 ед.
    Характеристики
    Максимальное усилие преса 230 КН
    Максимальная длина гиба3000мм
    Количество осей5
