Изготовление червячной пары
Предлагаем изготовление червячной пары на автоматизированном оборудовании с ЧПУ. В компании Profbau обеспечивается выполнение токарной, фрезерной, зуборезной обработки, а также есть необходимые мощности для закалки и нанесения гальванических покрытий. Производим червячные пары высокого качества в полном соответствии с требованиями заказчика и согласованными рабочими чертежами. При необходимости всю документацию подготавливаем самостоятельно.

Другие изделия из металла
Стоимость производства червячной пары
Цена деталей на заказ зависит от их конфигурации, сложности производства, количества технологических операций, типа выбранного металла. Мы работаем со сталью, латунью, бронзой, чугуном. Точную стоимость производства рассчитываем индивидуально. Для этого необходимо к заявке приложить чертежи или эскизы, мы проанализируем требования и назовем цену. Количество изделий в партии и срочность выполнения работ тоже влияют.
Этапы получения и исполнения заказа





Виды червячных передач
Наша компания может изготавливать червячные передачи разных видов, в том числе:
- Глобоидные, когда червяк делает оборот вокруг поверхности, отличной по форме от цилиндра;
- Цилиндрические, когда оборот червяка выполняется ровного цилиндра (поверхности прямые);
- Конволютные, когда резьба колеса абсолютно точно дублирует изгиб поверхности червячного вала;
- Эвольвентного либо архимедового профиля, где движение ведется по особой спиральной траектории;
- Одно- и многозаходные — с совершением одного полного оборота или более 1 соответственно (количество заходов и витков резьбы на валу определяет передаточное отношение: чем заходов меньше, тем оно больше, но трение при увеличении числа заходов снижается);
- С правой или левой спиральной линией.
Также зубчатые колеса могут различаться по профилю зубьев — их могут изготавливать с прямым, роликовым или вогнутым профилем.
Мы работаем с разными типами винтовой передачи и производим составные детали высокого качества. Наш завод имеет все необходимое техническое оснащение для резки, токарных, зуборезных, фрезеровальных работ и термообработки.
Особенности червячных пар
Червячная пара включает червяк (вал) и соответствующее зубчатое колесо к нему. Это передача механического типа, где ведущим звеном будет червяк. Вал делается стальным, твердым и прочным. Зубчатое колесо производится из металлов с антифрикционными свойствами (чугуна, цветных металлов на основе меди). Возможно также комбинированное изготовление шестерни, когда сердечник делается из инструментальной стали, а венец — бронзовый или латунный. В результате обеспечивается необходимая разность в твердости материалов. Благодаря этому срок службы передачи увеличивается, а износ деталей существенно сокращается.
Важно, что червячные пары должны работать со смазкой, так как обе используемые тут детали испытывают значительную нагрузку. Если не исключить сильное трение, то редуктор может нагреваться при работе. В процессе проектирования, подготовки рабочих чертежей обязательно учитывают, в каких условиях будет работать такой передаточный механизм, какой тип смазки будет использоваться. Это важно, если есть ограничения по температурным режимам и нужно подобрать соответствующую марку стали или бронзового сплава.
Услуга изготовления червячных пар на нашем заводе включает в себя все необходимые операции механической обработки. Мы производим механизмы с высокой кинематической точностью, с повышенной устойчивостью к трению, с оптимальной плавностью хода и бесшумностью. Станки с ЧПУ обеспечивают минимальную погрешность размеров вне зависимости от габаритов деталей.
Применение готовых изделий
Червячные пары обеспечивают плавный ход в механизмах, бесшумность их работы при передаче движения, возможность самоторможения и высокую кинематическую точность. При этом такая механическая передача остается компактной и довольно легкой. Ее главная задача — существенное повышение крутящего момента в движущихся механизмах и снижение угловой скорости.
Область использования такой передаточной пары заключается в следующем:
- коробки передачи: между червяком и колесом передается вращательное движение, скорость снижается, но одновременно с этим увеличивается крутящий момент;
- конвейерные системы, которые помогают организовать перемещение материалов и предметов (например, при погрузке на склад или при обеспечении работы автоматизированных линий);
- лифты и другие подъемные устройства, механизмы вертикального перемещения;
- роботизированные системы перемещения, в которых процесс передачи движения нужно контролировать максимально точно;
- рули и системы управления, другие задачи автомобилестроения — те, в которых важна точность и быстрая передача крутящего момента;
- фрезерные и токарные станки с ЧПУ — в делительных устройствах, в механизмах регулировки такие элементы обеспечивают плавное и точное перемещение.
Червячные пары нашего производства работают точно и бесшумно, с высоким КПД.

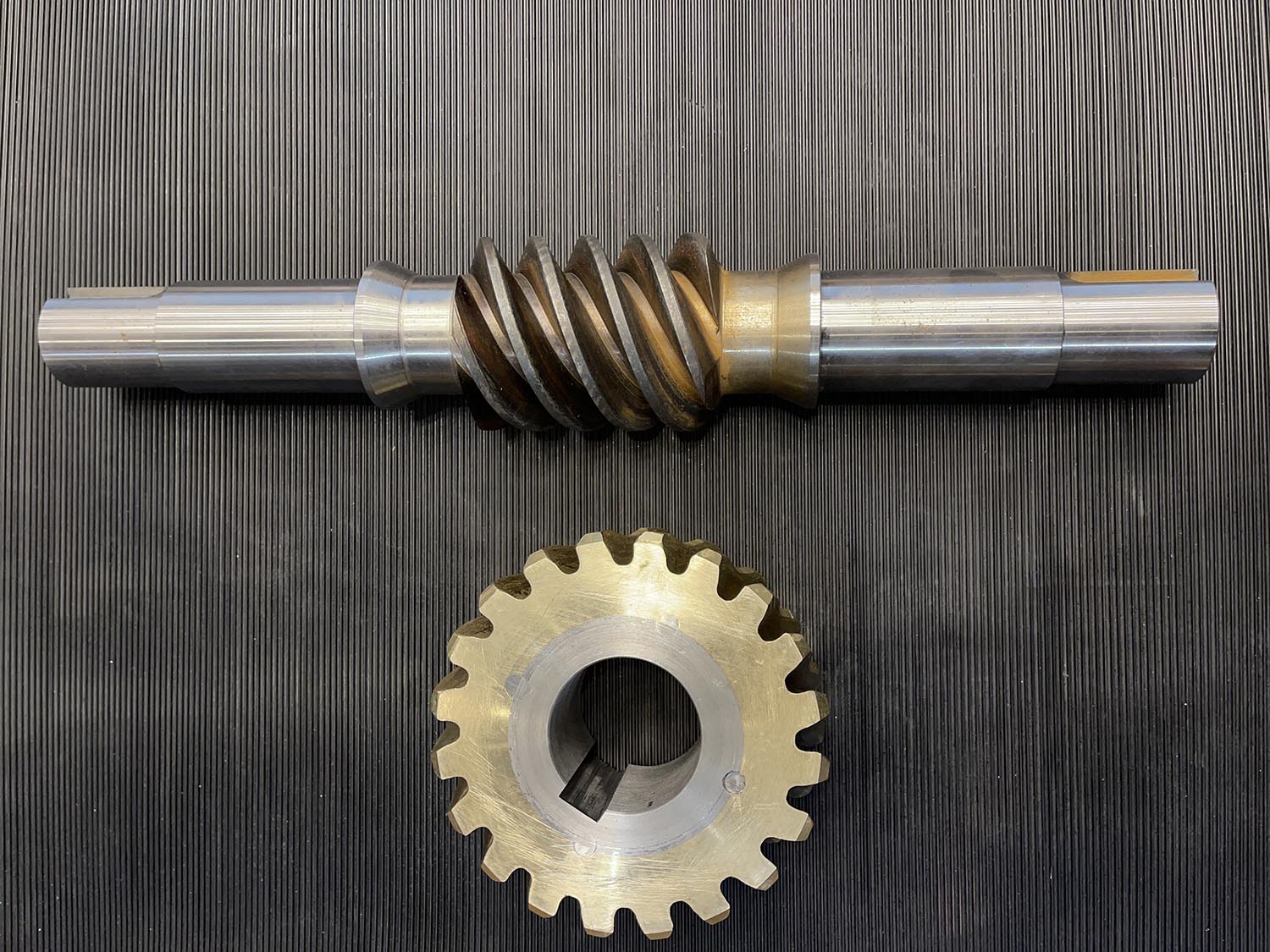

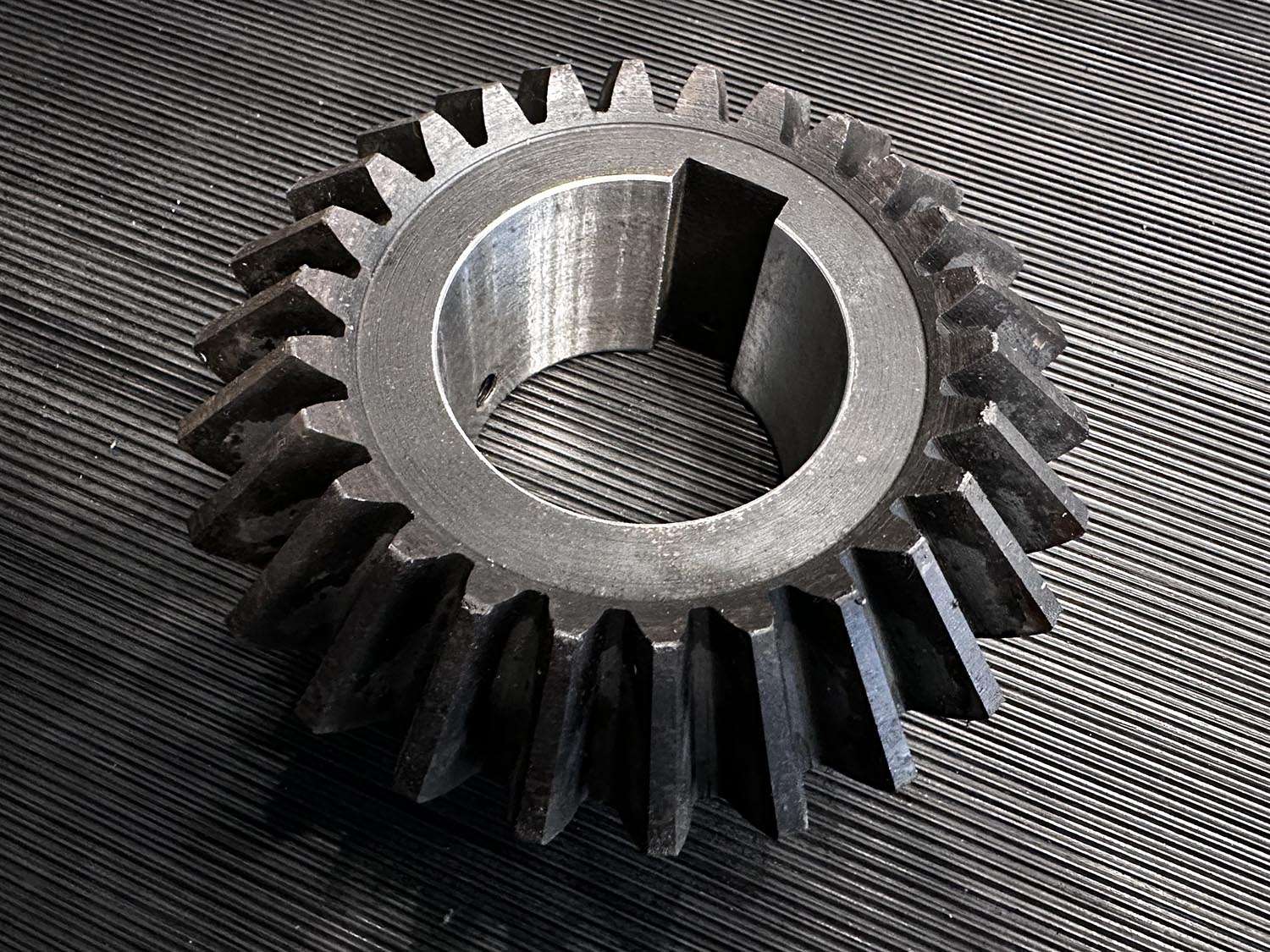

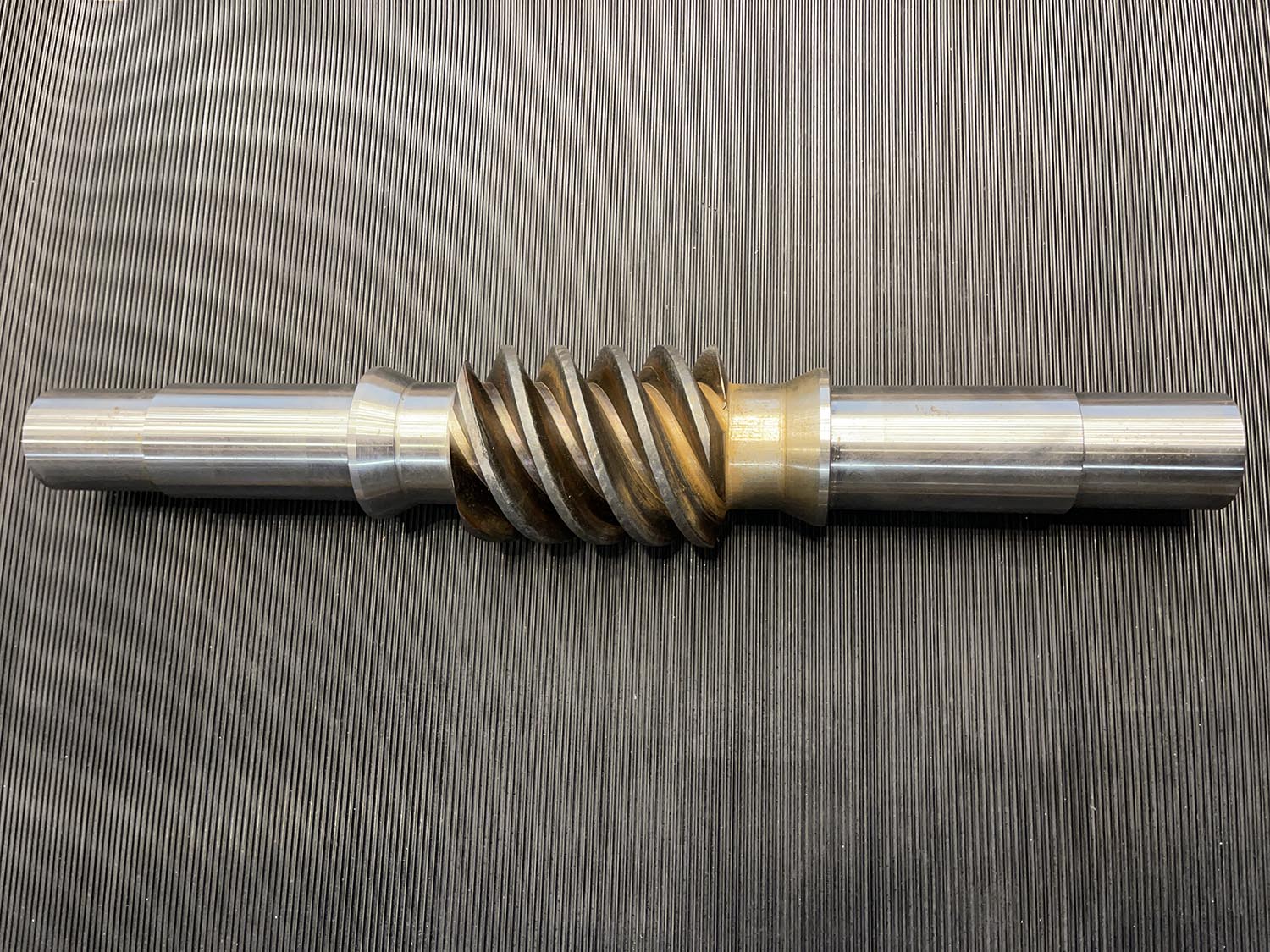

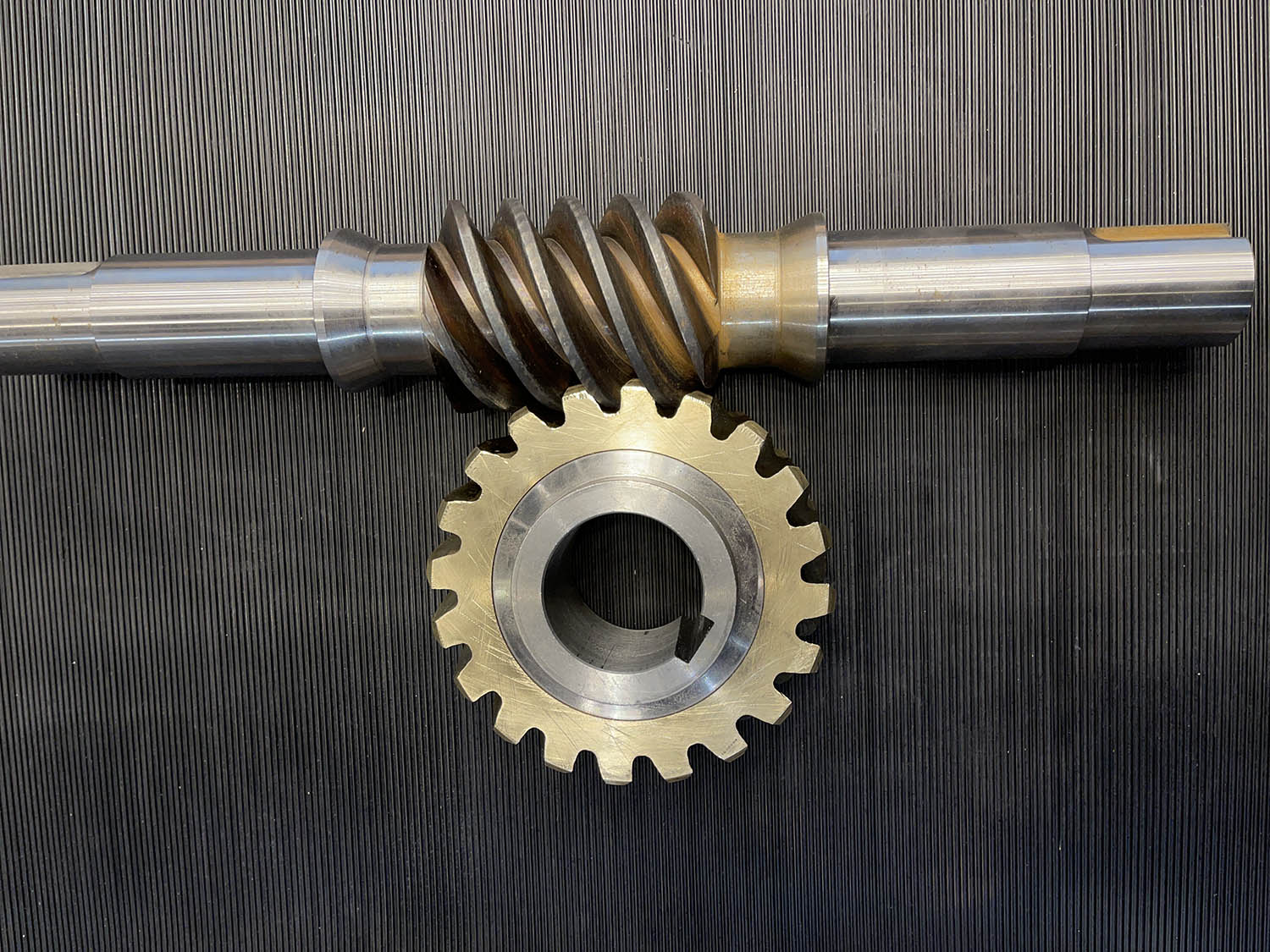

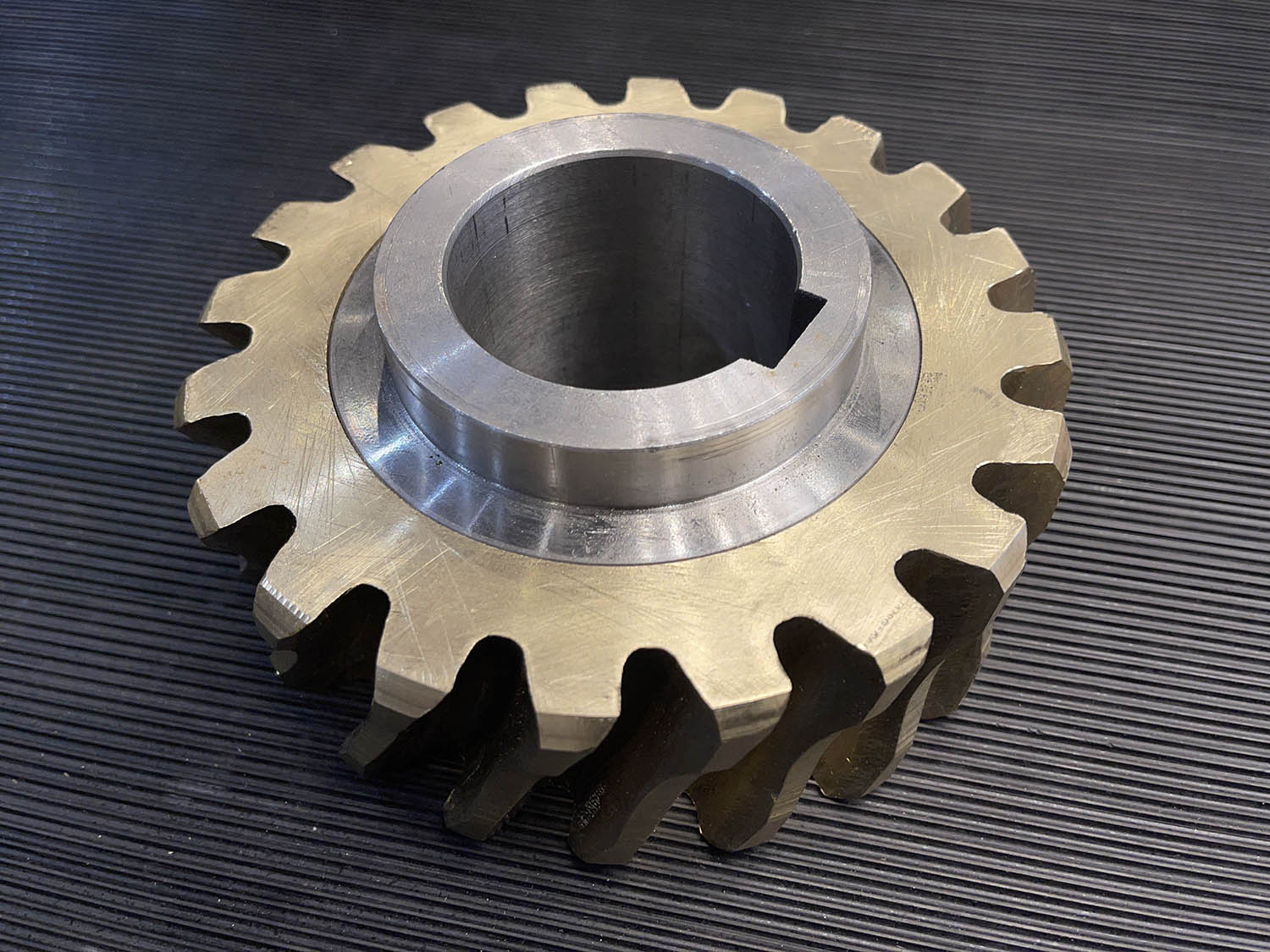

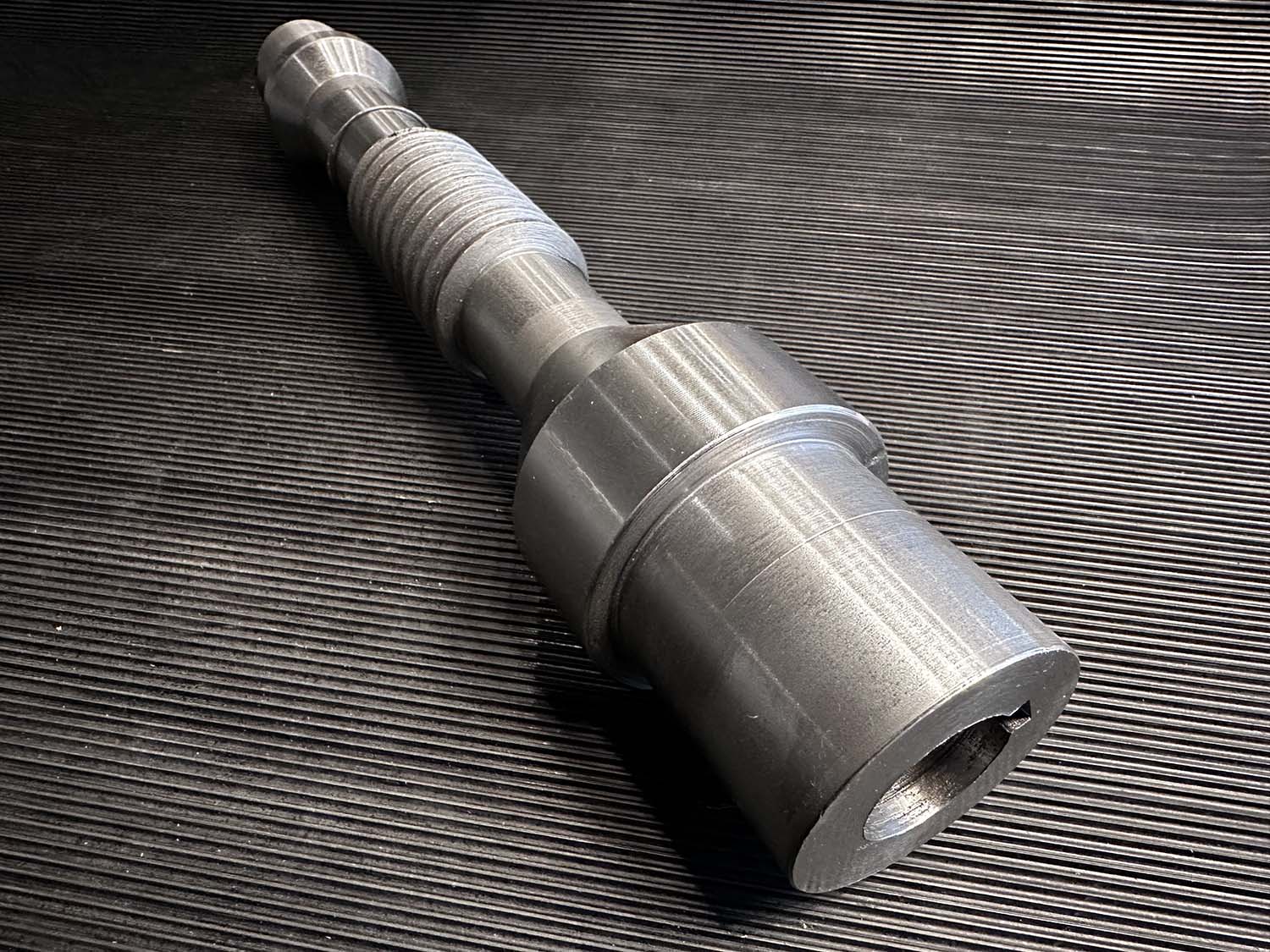

Примеры работ
