Изготовление шпинделей по чертежам

Предлагаем изготовление шпинделей для разных моделей двигателей или станков. В компании Profbau работают опытные специалисты, которые могут подготовить необходимые рабочие чертежи и соответствующую техническую документацию. Подбираем подходящие материалы, проводим токарную и другие виды металлообработки, выполняем термообработку. Обеспечиваем производство шпинделей по чертежу заказчика из российской стали с полной гарантией качества.

Изготовление шпинделей по чертежам

Другие изделия из металла

Стоимость изготовления шпинделей

Цена на изготовление шпинделей рассчитывается индивидуально после изучения чертежей и технической документации. Стоимость будет зависеть и от варианта исполнения детали, и от того, какая сталь будет использоваться — высоко- или низколегированная. Проводим расчет нормочасов для каждой технологической операции. Исходя из этого, формируем стоимость, которая затем фиксируется в договоре.

Этапы получения и исполнения заказа

Звонок и заявка
Cвязаться с менеджерами одним из указанных на сайте способов
Техническое задание
Предоставить чертеж или эскиз для расчета стоимости изготовления деталей
Согласование
Обсудить подробности заказа, подписать спецификацию и договор
Изготовления
Изготовление изделия по предоставленным и утвержденным чертежам
Доставка
Привезем ваш заказ по Москве и МО или отправим в другой город РФ

Классификация шпинделей

Шпиндель представляет собой вал, который может быть с правыми или левыми оборотами вращения. Обычно он используется как ось — в том числе, и для передачи вращения между движущимися деталями.

Шпиндели для станков

В станках шпиндель представляет собой вал, закрепленный в центре оси вращения. К нему крепятся подшипники. Движение такой вал получает от контроллера ЧПУ — например, во фрезерных, токарных, шлифовальных станках. Отличаются шпиндели по скорости вращения, габаритам.

Используются такие валы для решения следующих задач:

  • Поддержание фиксированной мощности для достаточной силы резания в определенном диапазоне скоростей;

  • Позиционирование, то есть остановка в точном фиксированном положении, что позволяет выполнить смену или извлечение инструмента;

  • Синхронизация с движением вала сервопривода или с другими шпинделями станка.

Мы можем изготовить любые стандартные или нестандартные шпиндели. Если речь идет о типовой классификации, то можно ориентироваться на нормативы по конусу, которые обозначаются как ВТ с цифрой. Например, ВТ30 — это 30 мм диаметр конуса шпинделя, используемого в резьбонарезных и сверлильных центрах.

Также мы можем изготовить высокоскоростные валы, конические и цилиндрические, рассчитанные на скорость до 15000 оборотов в минуту. Такие скорости используются в обработке дерева, композитов, алюминия.

Этапы и технология производства

Производство шпиндельных валов на заказ включает в себя механическую обработку на станках с ЧПУ (токарная и фрезерная обработка, резьбонарезные операции). Заготовки закаливаются, проходят высокоточное шлифование, а затем итоговый контроль. Работа включает в себя такие этапы:

  • 01
    Подготовка технического задания.

    Обсуждение условий, особенностей работ, требований к чертежам и готовому шпинделю. Уточнения по материалам и срокам.

  • 02
    Проектирование.

    Подготовка рабочей документации — в том числе, разработка 3D моделей для программируемых станков.

  • 03
    Изготовление.

    Мы работаем как производитель полного цикла, не обращаясь к посредникам ни на одном этапе, от порезки до закалки. Проводим выходной контроль и гарантируем соблюдение технологических норм и соответствие допусков на каждом этапе.

  • 04
    Дополнительные операции.

    Так, можем выполнять не только термическую, но и гальваническую обработку.

Материалы для изготовления

Подходящие материалы выбираются по твердости и износостойкости, по необходимой стабильности размеров и формы. Если шпиндель будет устанавливаться в подшипниках качения, то часто будут использоваться стали марок 45, 50 или 40Х, упрочненные поверхностной закалкой 48...56 HRC. Детали сложной формы, с отверстиями или фланцами, проходят объемную закалку до еще более высоких показателей твердости.

Если деталь изготавливается для оборудования с особо высокой точностью, то выбираются легированные марки стали с повышенным содержанием хрома. Например, это могут быть 20Х, 18ХГТ или 12ХНЗА.

Сферы применения шпинделей

Основная область использования шпинделей — шлифовальные, токарные и фрезеровальные станки. Они изготавливаются с высоким классом точности и способствуют увеличению точность производства.

Шпиндель — это конструктивный вал, который позволяет удерживать заготовку или инструмент в нужном положении. Он принимает на себя механические и термические воздействия, может вращаться с нужной скоростью, передавая движение от одного элемента станка к другому, при этом практически не изнашиваясь и не повреждаясь. Вращательное движение шпиндель получает напрямую от электродвигателя или через ременную передачу.

Примеры работ

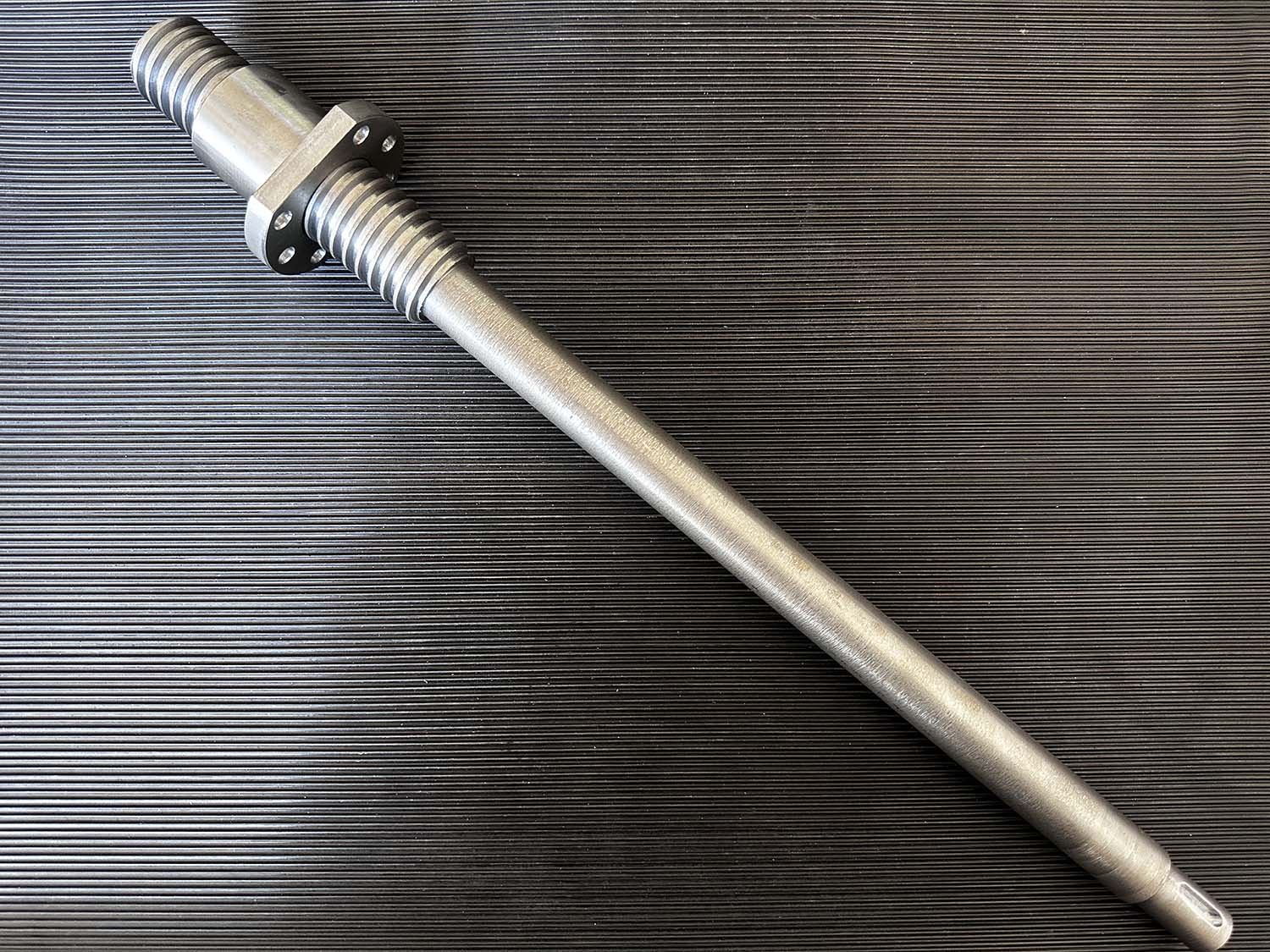

Изготовление шпинделей по чертежам - 1

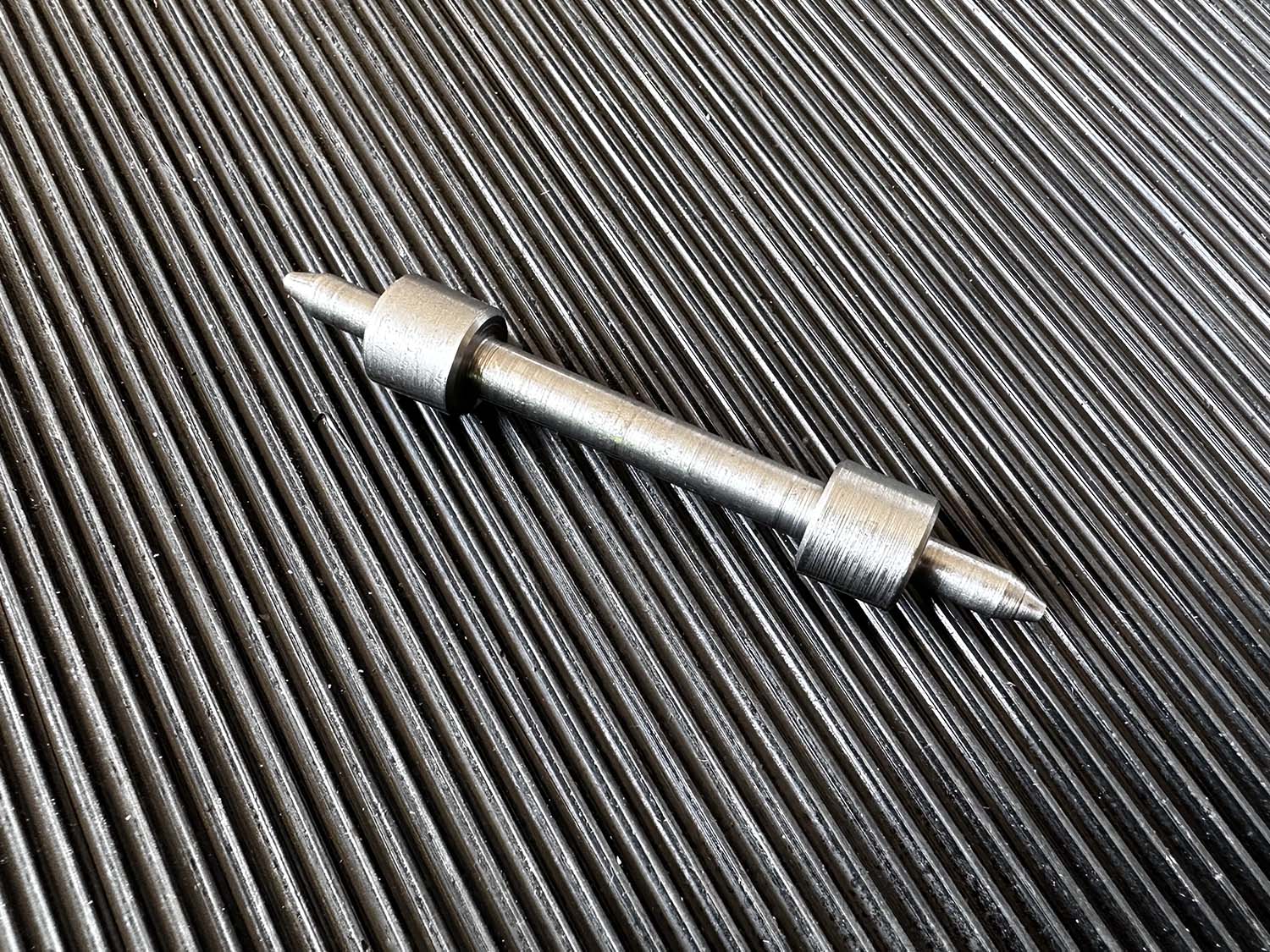

Изготовление шпинделей по чертежам - 2

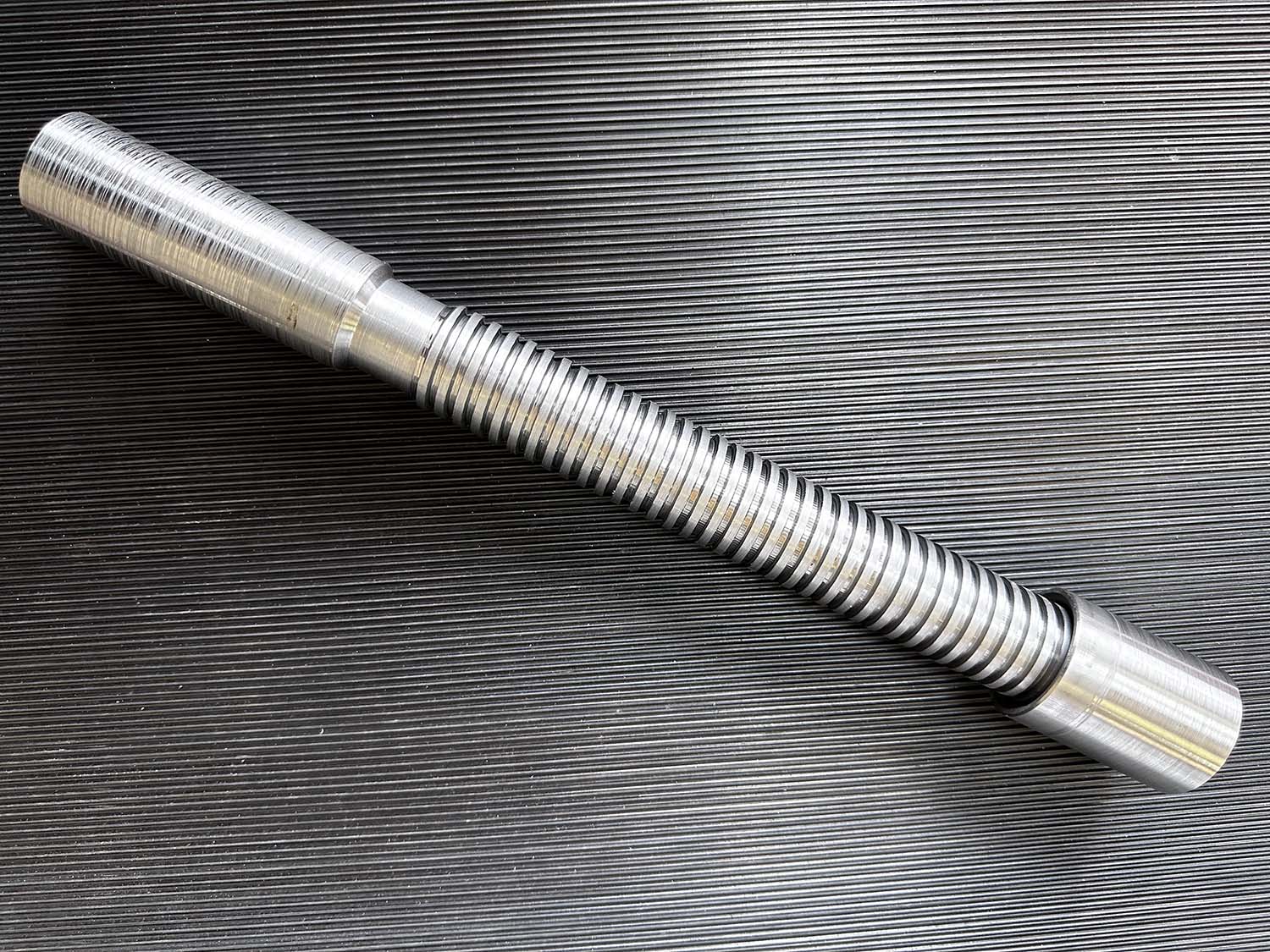

Изготовление шпинделей по чертежам - 3

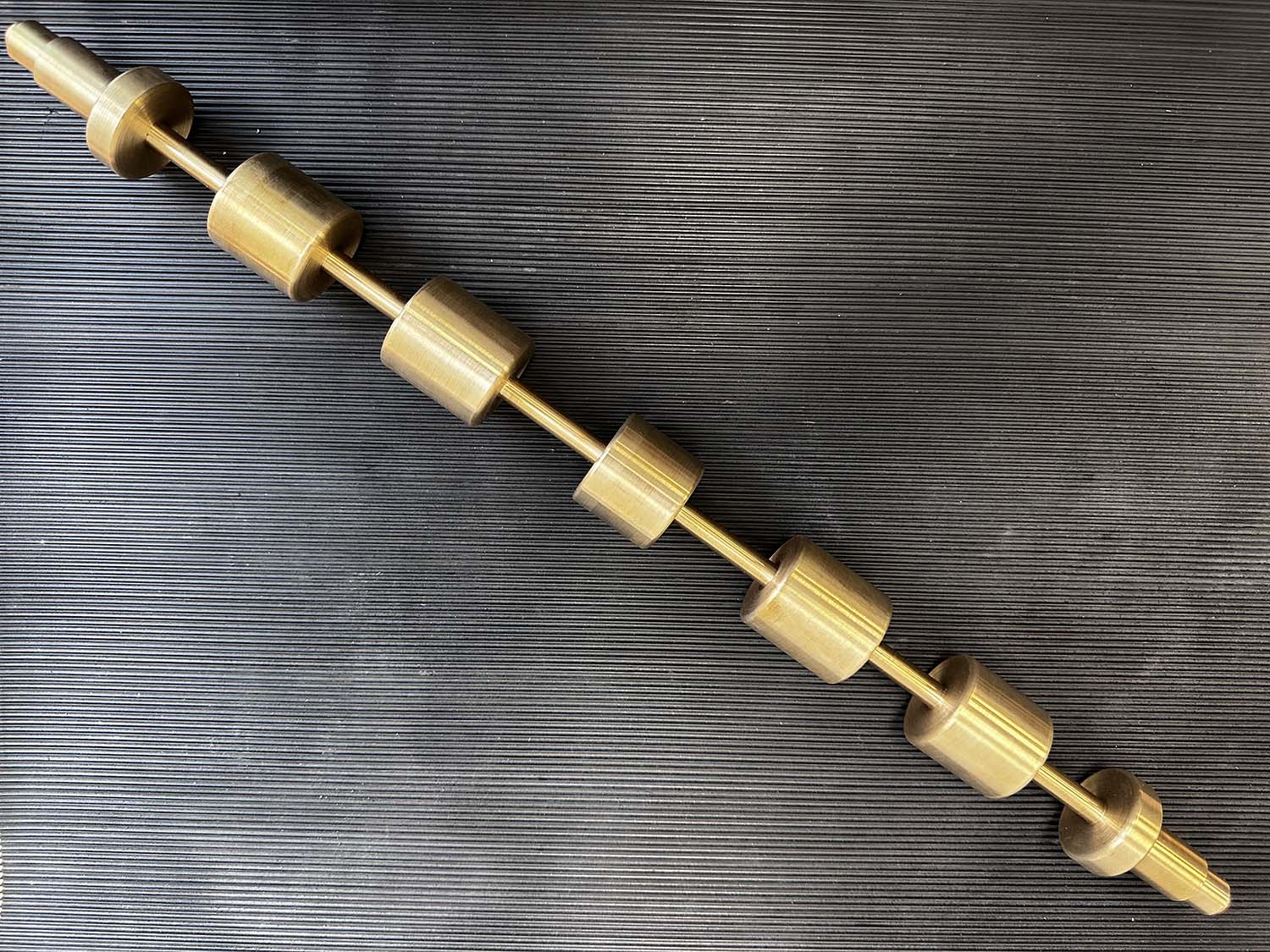

Изготовление шпинделей по чертежам - 4

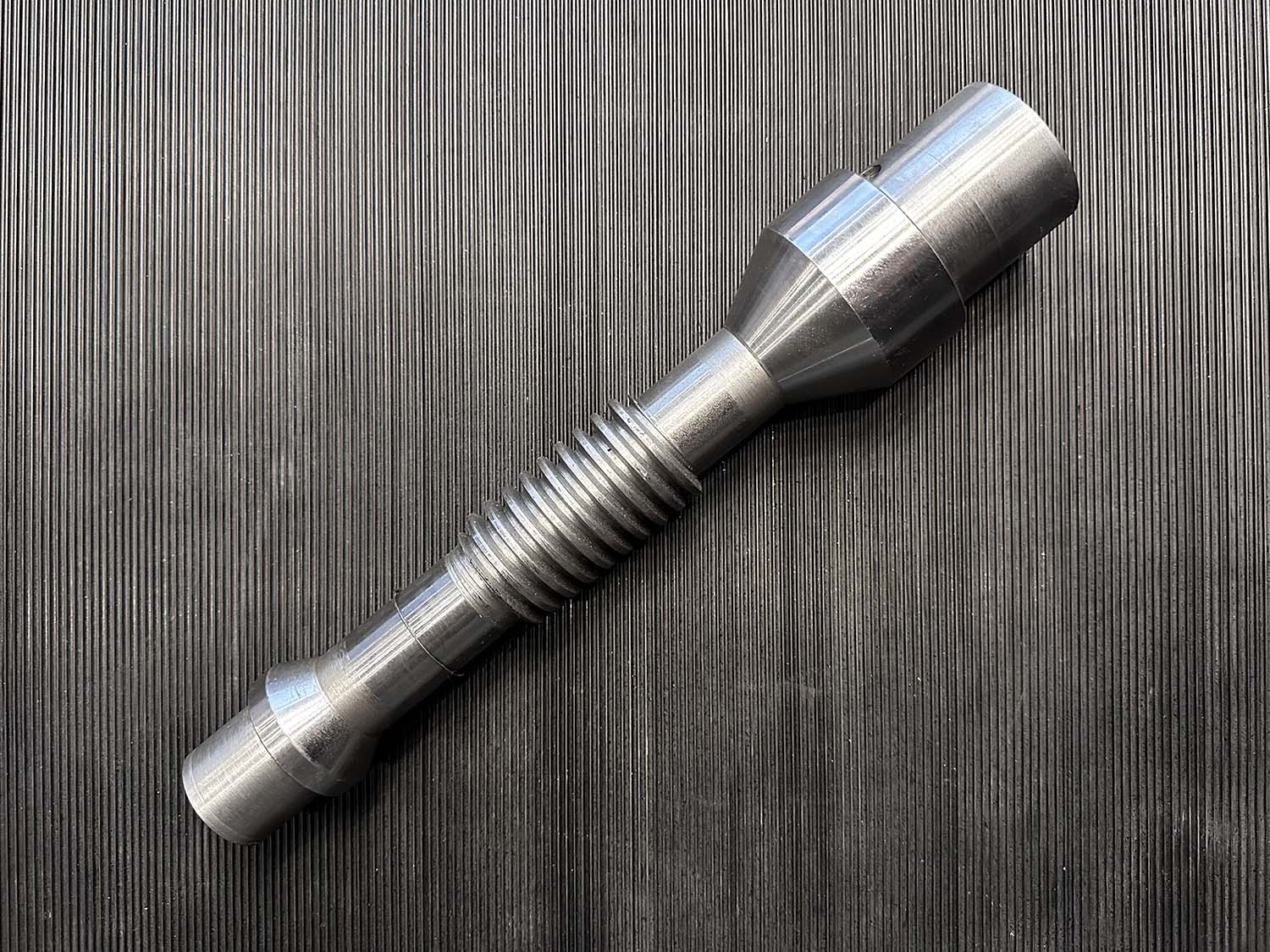

Изготовление шпинделей по чертежам - 5

Преимущества изготовления шпинделей в компании Profbau

Для изготовления шпинделей используются токарные станки с ЧПУ. Услуга включает в себя подготовку деталей в полном соответствии с утвержденной рабочей документации. В компании Profbau работают опытные инженеры, технологи и конструкторы, которые обеспечат контроль на каждом этапе изготовления. Инструмент подбирается с учетом используемых марок стали и ее обрабатываемости. Автоматические производственные линии исключают возможность брака. Наши заводы находятся в Москве и Московской области, откуда мы отправляем готовые детали по всей РФ.
