Изготовление ступенчатых валов

Материалы изготовления

Ступенчатые валы производятся обычно из разных марок углеродистой (конструкционной) стали. Например, это могут быть Ст. 3, 40, 45. Легированные марки тоже используются — в том числе, хромистые, 20Х, 40Х, 40ХН. Конструкционные стали разной степени легирования подбираются с учетом действующих нагрузок. Также принимается во внимание среда, в которой будет производиться вращение, частота, скорость и другие важные параметры. Возможно производство детали в единственном экземпляре — например, если нужна сложная запчасть.

Этапы и технология изготовления

Технология производства ступенчатых валов включает все необходимые операции, начиная с согласования деталей и подбора металла для получения заготовки. Основными этапами сотрудничества стоит назвать:

Характеристики

Ступенчатые валы производятся путем последовательной механической обработки. Вначале создается стальная заготовка необходимого типоразмера. На нашем предприятии есть все необходимое заготовительное оборудование.

Сферы применения

Ступенчатый вал необходим, чтобы передавать крутящий момент от привода к другим частям движущегося механизма. Такие детали используются и в бытовой технике, и в станках тяжелого машиностроения.

Обычно эти валы имеют три ступени, и на каждой предусмотрена лыска, что позволяет зафиксировать необходимые смежные изделия. В конфигурации этих деталей сочетаются наружные и внутренние, шлицевые, шпоночные, резьбовые и посадочные поверхности. В таких валах еще выполняются осевые отверстия, которые тоже могут быть разной формы — фасонными, ступенчатыми или гладкими. В результате получается деталь комбинированной формы, которая может работать при знакопеременных и достаточно жестких нагрузках.

Эти детали цилиндрической формы передают механическую энергию движения вдоль своей оси — от двигателя к другим рабочим частям механизма. Соответственно, важна высокая точность изготовления, чтобы передача происходила точно и беспрепятственно.

Такие детали используются в судостроении, в машиностроении, в двигателях внутреннего сгорания. При заказе конкретного варианта можно указать требуемые класс точности и степень сложности, а также шероховатость поверхностей, допуски на диаметры. Наша компания также обеспечивает термообработку для достижения необходимых характеристик прочности — например, закалку в масле или отпуск.

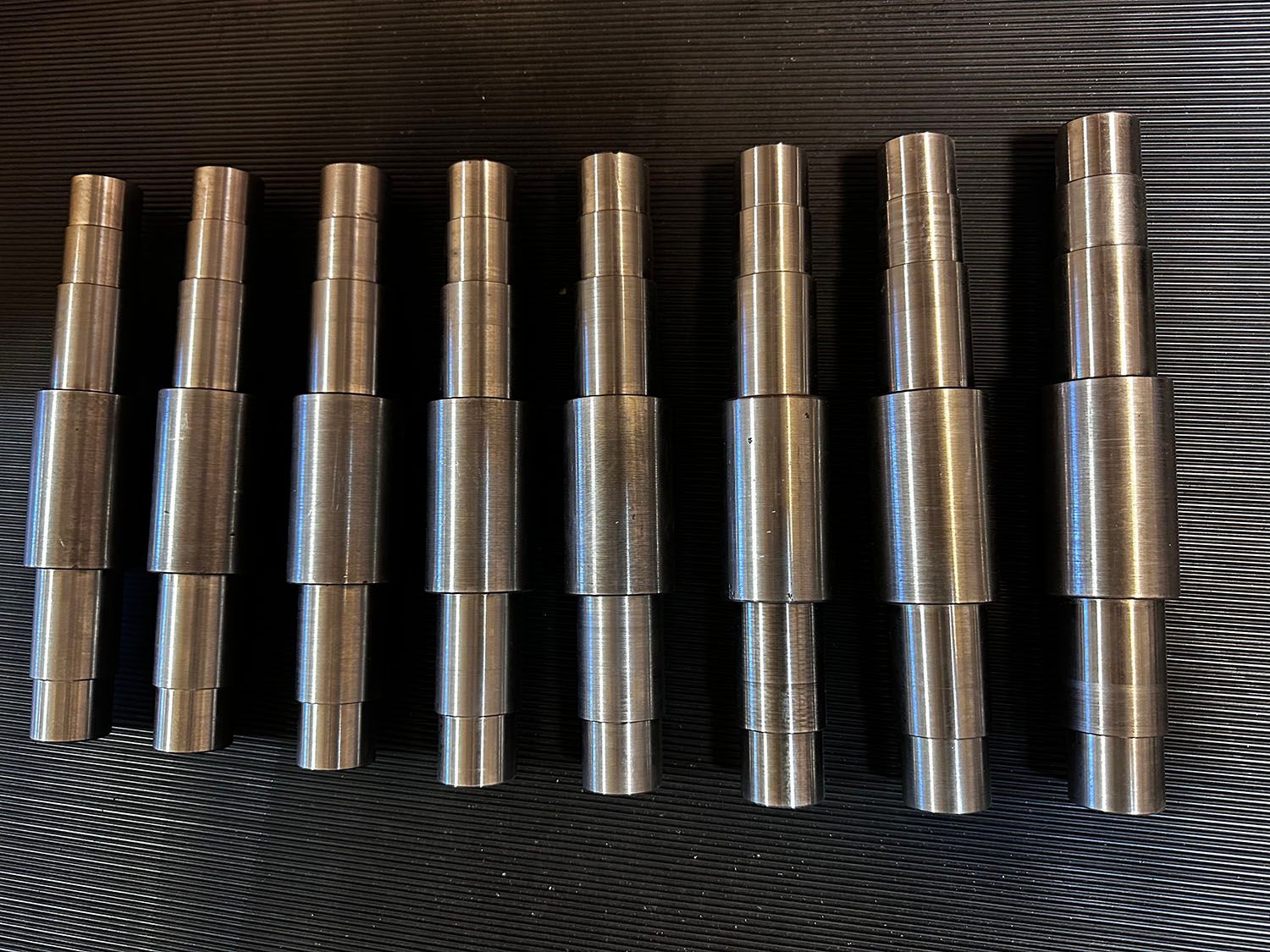

Примеры работ
