Гидроабразивная резка металла

При таком способе обработки материал не подвергается тепловым, механическим и химическим нагрузкам. Резка происходит путем подачи обогащенной абразивом воды под сверхвысоким давлением. Способ дает весьма точные результаты, с допусками +/- 0,05 мм, может применяться для твердых металлов и сплавов.

Стоимость услуг гидроабразивной резки

Стоимость услуг зависит от сложности изделия, вида металла, размеров и толщины листа, объема серии и степени срочности изготовления изделий.

Толщина материала, ммАлюминий, р/мМедь, р/мЛатунь, р/мНержавейка, р,м
19263212
1.512335015
213376516
2.516-7419
320557825
3.521729226
432150-36
Этапы получения и исполнения заказа:
Звонок и заявка
Cвязаться с менеджерами одним из указанных на сайте способов
Техническое задание
Предоставить чертеж или эскиз для расчета стоимости изготовления деталей
Согласование
Обсудить подробности заказа, подписать спецификацию и договор
Изготовления
Изготовление изделия по предоставленным и утвержденным чертежам
Доставка
Привезем ваш заказ по Москве и МО или отправим в другой город РФ

Какое оборудование используется для гидроабразивной резки металла?

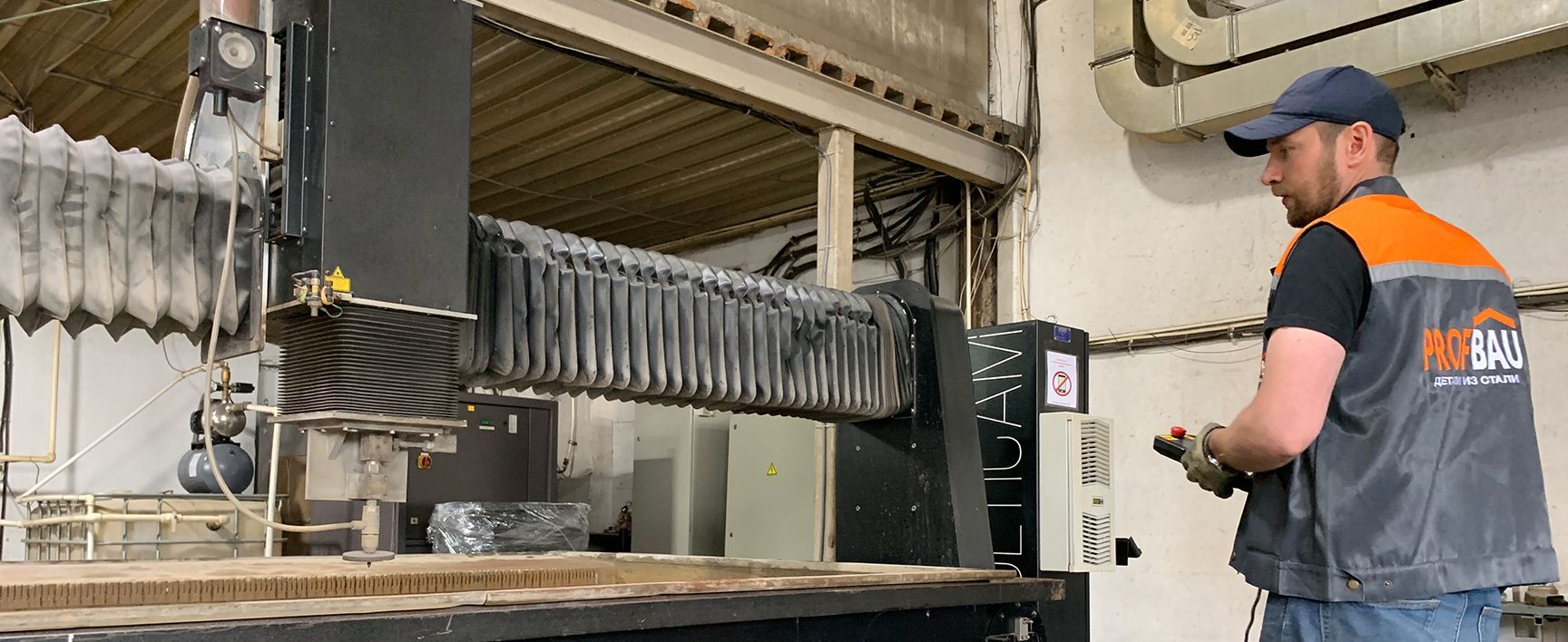

Мы используем пятиосевой станок гидроабразивной резки MULTICAM 5000. Это оборудование с ЧПУ, которое справится с обработкой деталей любой плотности. Мощные сервоприводы и прецизионные линейные направляющие обеспечивают перемещение режущего инструмента с высочайшей точностью, чтобы добиться нужного результата.

  • Гидроабразивный станок MultiCam 5000 series (USA)
    MultiCam 5000 series (USA) — 1 ед.
    Характеристики
    Режущая голова1 шт
    Область обработки3068х1544 мм
    Максимальная высота200 мм
    Максимальный вес листа1600 кг/м2
    Точность позиционирования± 0,05 мм

В чем отличие способа от других видов резки?

Риск перегрева материала исключен: процесс резки происходит при 60-80 градусах Цельсия. Гидроабразивная резка на станках с ЧПУ применяется для обработки деталей из различных материалов, в том числе чувствительных к температуре или с высокой отражающей способностью: алюминием, медью. Учитывайте следующие требования к заготовкам ⎯ минимальная толщина от 0,1 мм, максимальная толщина зависит от материала. В силу этих особенностей способ уже более 40 лет остается востребованным в электронной отрасли, в авиации и космонавтике, машиностроении.

1600 кг/м2
Максимальный вес заготовки
3068 х 1544 мм
Максимальная зона резки:
Презентация pdf (1.6 MB)Презентация общаяpdf (4.1 MB)
Источник400Аh
Режущая голова1 шт.
Скорость позиционирования20-28 м/мин
Точность позиционирования± 0,05 мм/м
Погрешность позиционирования± 0,025 мм
Повторяемость± 0,05 мм
Ширина реза0,5 — 1,5 мм
Шероховатость на торцеRZ 20 — RZ 80
Средаводная
Расходный материал.абразив, вода
Используемые станкиMultiCam 5000
Углеродистая стальдо 200 мм
Титандо 200 мм
Высокопрочные сплавыдо 150 мм

Особенности технологии

  • 01

    Вода в данной технологии выступает в роли резака. Она смешивается с абразивом, в случае с резкой металла – острым песком, подается под сверхвысоким, около 4000 бар, давлением на режущую головку, где концентрируется в водяной пучок. Абразив не производит ни пыли, ни паров. После резки песок фильтруется и используется повторно.

  • 02

    Скорость процесса гидроабразивной резки металла зависит от материала и предъявляемых к изделию требований. Грубый, или разделительный, рез выполняется на скорости в 80-100% от максимальной. Это подходит для заготовок, которым не нужна высокая точность, или которые будут подвергнуты дополнительной обработке.

  • 03

    Средний рез производится на скорости в 40-60% от максимальной. Нужен для изделий, следующих на механическую обработку с минимальным припуском. Точный рез выполняется на скорости 10-40% от максимальной на деталях, которым последующая обработка нужна по минимуму или не требуется совсем.

  • 04

    Срезы выполняются полностью автоматически с использованием введенных данных в станок с ЧПУ. Наше оборудование позволяет делать срезы в любом направлении. Таким образом, мы не просто режем металл на части, но и можем изготавливать из него различные изделия.

Примеры работ

Преимущества компании

Мы оказываем услуги гидроабразивной резки в Москве. В нашем распоряжении есть две производственных площадки, на которых размещено современное оборудование с ЧПУ.

Преимущества компании Profbau – это:

  • большой опыт – мы работаем на российском рынке металлопроката с 2003 года, за это время выполнено 90 000 заказов;
  • высокая квалификация сотрудников – наш коллектив состоит из опытных профессионалов;
  • надежность – подтверждается положительными отзывами;
  • выполнение заказов точно в срок и в полном соответствии с требованиями заказчика.

Мы предлагаем широкий спектр услуг по обработке металла и успешно решаем самые сложные задачи. Предварительные цены гидроабразивной резки размещены на сайте. Менеджеры компании Profbau уточнят стоимость, ответят на другие вопросы и предоставят дополнительные консультации.
