Фрезерная обработка алюминия на ЧПУ

Методы фрезерной обработки алюминия на ЧПУ

Фрезеровка алюминия с ЧПУ предполагает механообработку, при которой вращающийся с высокой скоростью инструмент (фреза) своими режущими кромками снимает послойно металл с заготовки, совершающей поступательные движения подачи. Траектория перемещений и все рабочие параметры задаются и постоянно контролируются компьютеризированной системой, специальной программной. И это – главная особенность фрезерования с числовым программным управлением.

Выделяют несколько метод фрезеровки с ЧПУ:

• Копировальная. Траектория движения фрезы повторяет контуры металлоизделия. Этот способ подходит для работ с изогнутыми, нестандартными поверхностями.


• Ступенчатая. Это фрезеровка уступов, применяемая для обработки ступеней заготовок или плеч под прямым углом. На одном станочном шпинделе установлено два инструмента, поэтому за один проход фрезеруется две или большее количество параллельных поверхностей.


• Контурная. При ней все движения фрезы строго планируются с учётом конфигурации заготовки. Это позволяет доводить до нужных параметров внутренние и наружные контуры.


• Плунжерная. При ней применяют спиральное сверло или концевую фрезу для механообработки рельефных поверхностей или глубоких полостей. Инструмент в заготовку внедряется вертикально.


• Винтовая. Тут траектория резки спиральная, предназначенная для нарезания резьбы, просверливания углублений и отверстий, для угловой круговой обработки.


• Точечная. Она разработана для работ с зонами сложных форм, маленькими отверстиями.

Особенности, преимущества технологии

Обработка алюминия на фрезерном станке с ЧПУ усложняется свойствами такого цветного металла. Он теплопроводный и мягкий, что провоцирует быстрый нагрев заготовки и фрезы, а также образование стружки в значительных объёмах. Чтобы предотвратить это, нужно подобрать инструмент подходящей конфигурации и оптимальный режим металлообработки – подачу, глубину, скорость, использование смазочно-охлаждающих жидкостей. При применении оборудования с ЧПУ всё это контролируется, что обусловливает плюсы технологии:

Используемое оборудование

Работы выполняются на высокоточных автоматизированных или роботизированных станках. Это вертикальные и горизонтальные устройства, компактные настольные, консольные, бесконсольные, пятиосевые и 3Д. существуют специализированные и специальные станки для узкого спектра работ, а также многофункциональные обрабатывающие центры и универсальные агрегаты.

Сферы применения

Из алюминия с помощью фрезерования с ЧПУ изготавливают трубы, фитинги, теплообменники, радиаторы, элементы двигателей, составляющие кузовов транспорта, корпусы оборудования, детали электронных устройств, вывески и таблички, посуду, рамы для окон, фасадные панели, компоненты шасси и планеров. Всё это востребовано в теплоэнергетике, автомобильной и лёгкой промышленности, приборостроении, строительстве, электронике, производстве бытовой техники, рекламе, авиации.

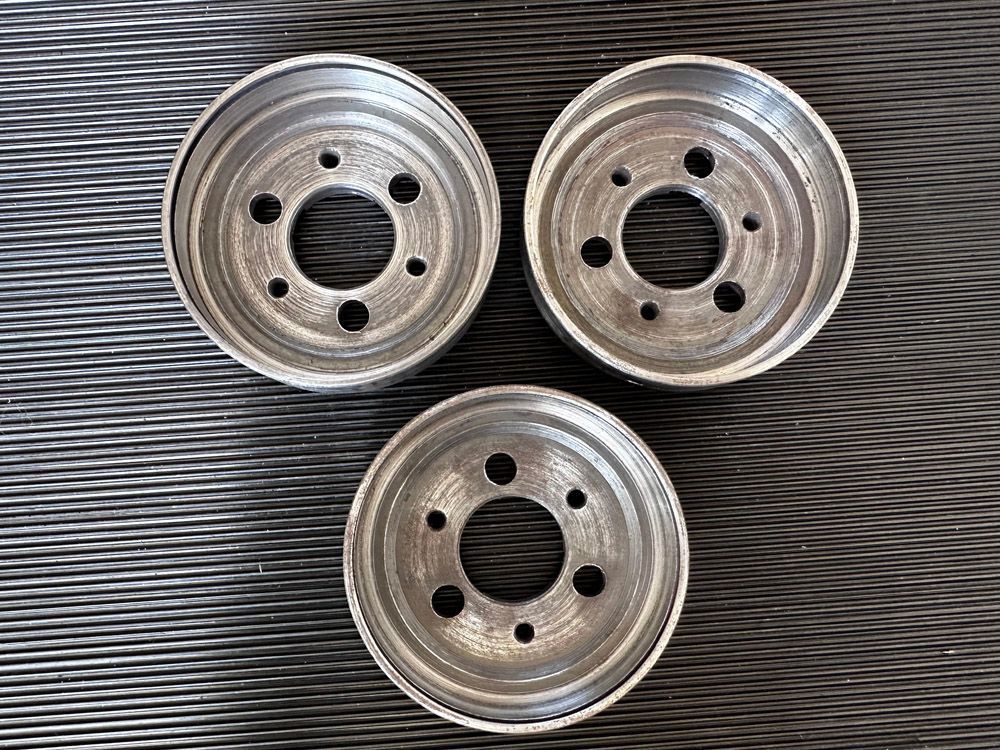

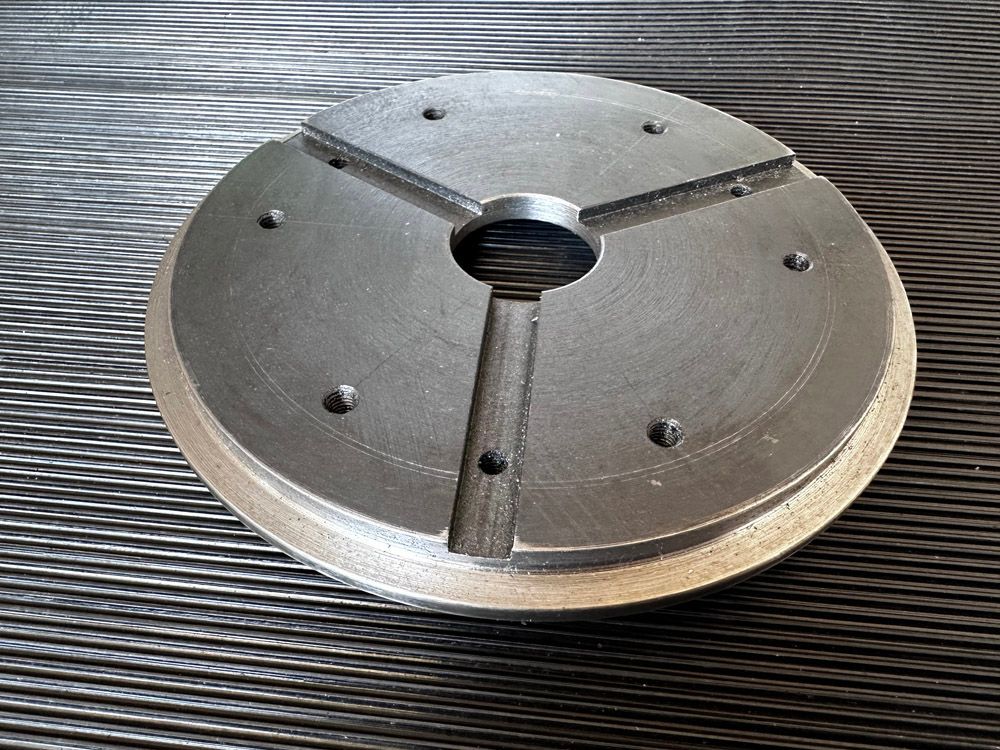

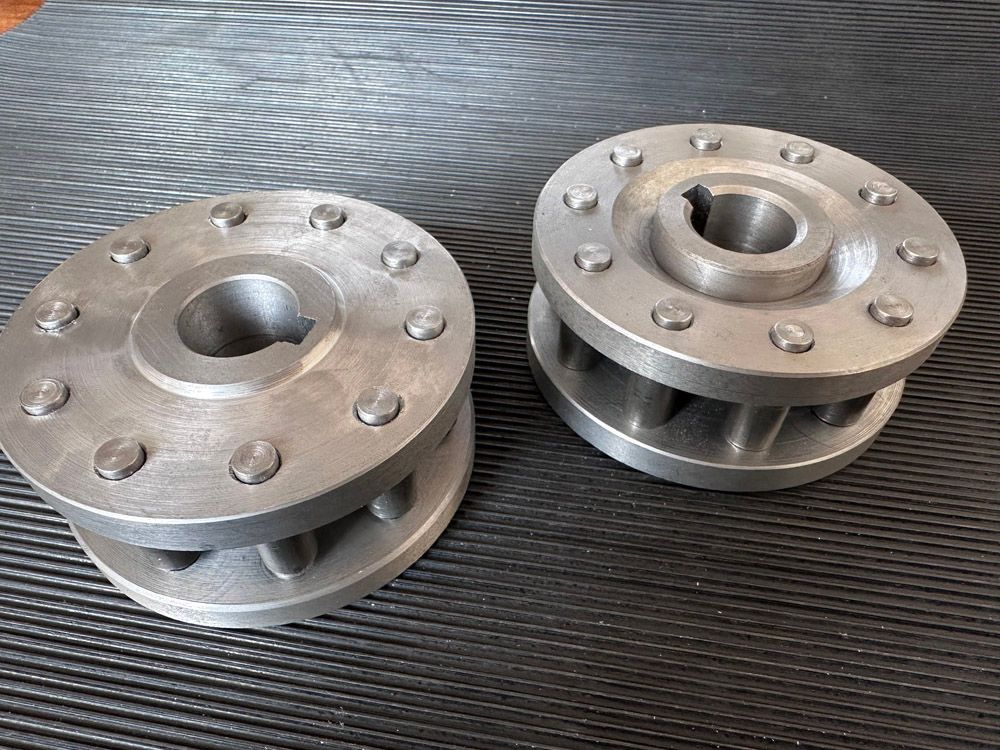

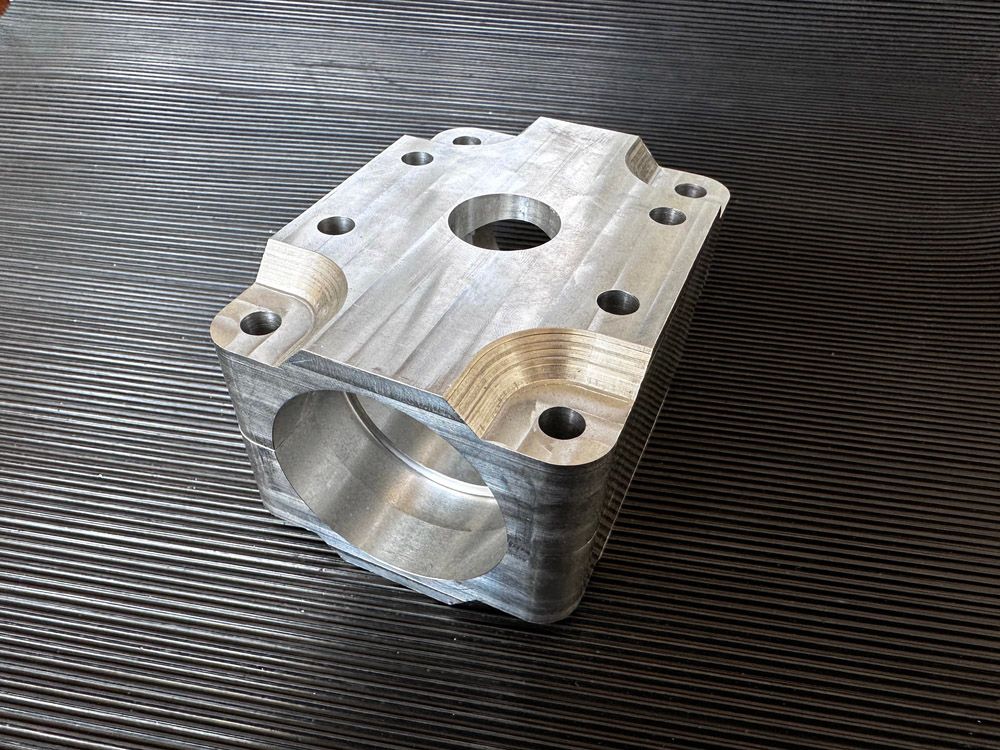

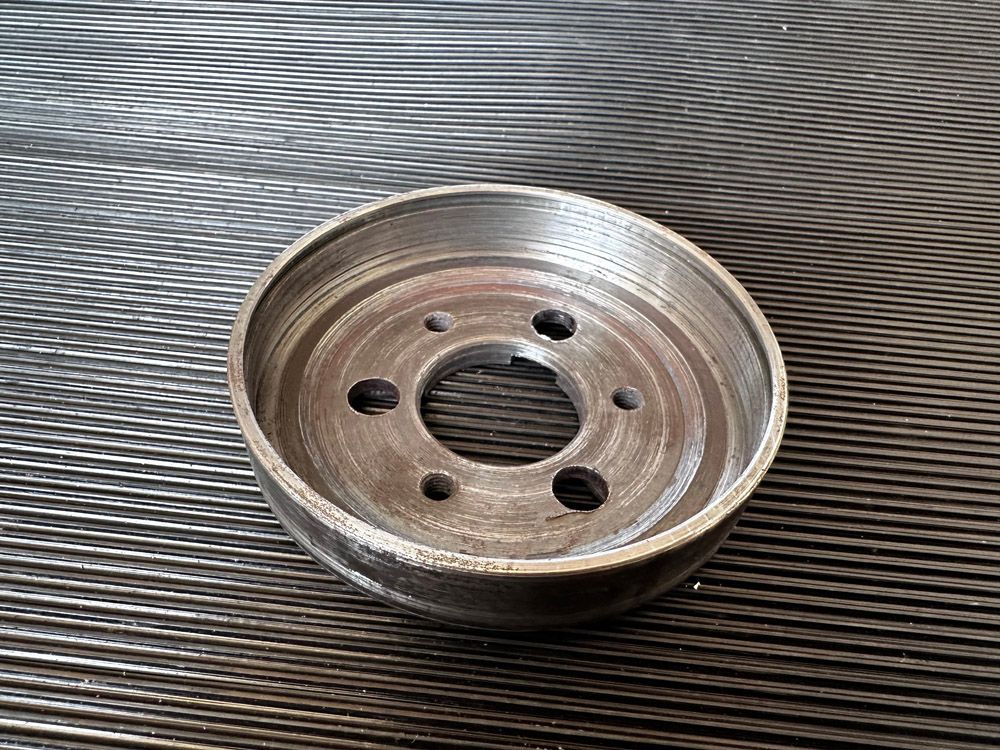

Примеры работ
