Изготовление полых валов

Характеристики

В тяговом приводе полый вал играет роль передачи крутящего момента от зубчатого колеса, задающего движение, на колёсную пару, которая должна вращаться в процессе функционирования механизма. Есть несколько основных характеристик:

• Нормируемый диаметр. Его минимальное значение составляет 10 мм, а максимальное – 200 см.


• Длина. Максимально она может составлять 500 см, то есть 5 метров. Такие большие валы обычно используются в крупногабаритном, мощном оборудовании.


• Материалы. Обычно полые валы делают из сталей: легированных, углеродистых, высоколегированных, обыкновенного качества. Востребованные марки – это 45Г, 40Х, 40Г, 30ХГТ и некоторые другие. Для повышения прочности материал подвергают термообработке – отпуску, закалке.


• Температура, при которой осуществляется закалка, составляет 830 градусов Цельсия. Отпуск проводится при режиме 470℃.


• По классу точности изделия относят к категории Т2.


• Степень сложности обозначается маркировкой С1.


• Нормированные допуски. Для торцевого биения этот параметр составляет 0,01 мм, а для диаметра осевого отверстия он относится к квалитетам JT9 и JT10.


• Шаг шлицев формируется с погрешностью не более 0,02 мм.


• Ra. Это допускаемая шероховатость поверхностей шеек, которая находится в пределах 0,125-0,320 микрометра.

Этапы и технология изготовления

Создание полых валов – процесс, протекающий в заводских условиях с соблюдением государственных стандартов, предоставленного клиентом чертежа или индивидуального технического задания. Для производства обычно используются стали высокого качества. Сотрудничество включает несколько этапов:

Сферы применения

Полые металлические валы устанавливаются в тяговых мощных механизмах, в различных силовых системах и конструкциях, в двигателях внутреннего сгорания. Они применяются в качестве жестких конструктивных частей, направляющих крутящий момент с задающей движение зоны на другие элементы, которые пребывают во вращающемся состоянии.

Нагрузка на вал создаётся посредством механического усилия, что приводит механизм в действие. Такой принцип используется в станках, двигателях транспортных средств (воздушных, водных, наземных) и спецтехники – там, где требуются значительная частота вращения, и действуют знакопеременные нагрузки. И такие условия эксплуатации объясняют распространение на качество полых валов жёстких требований.

Изделия применяются в разных сферах: приборо-, машино-, судо-, станкостроении, авиационной отрасли. Они используются в водных судах, автомобилях, самолётах, промышленной технике. Конструкция благодаря полому центру уменьшает вес механизмов, но не снижает степень прочности.

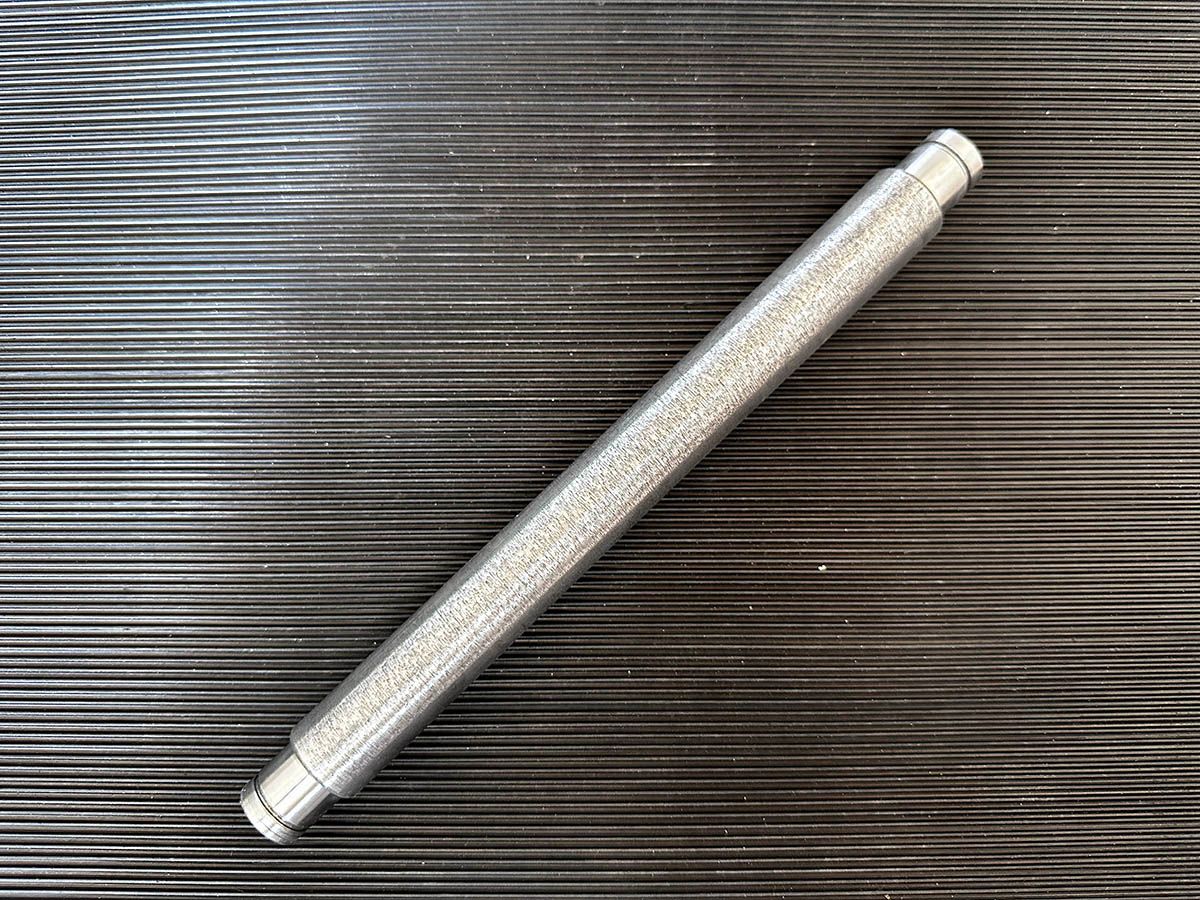

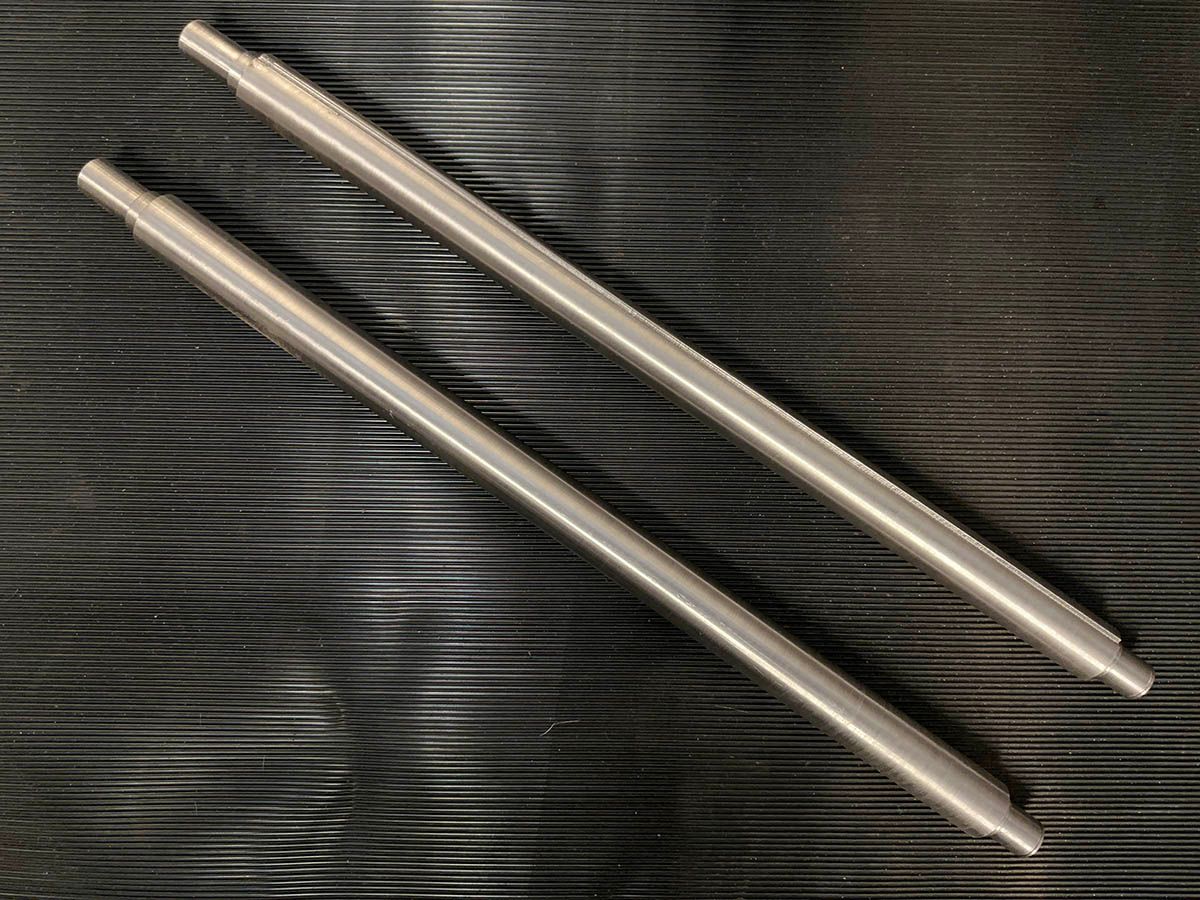

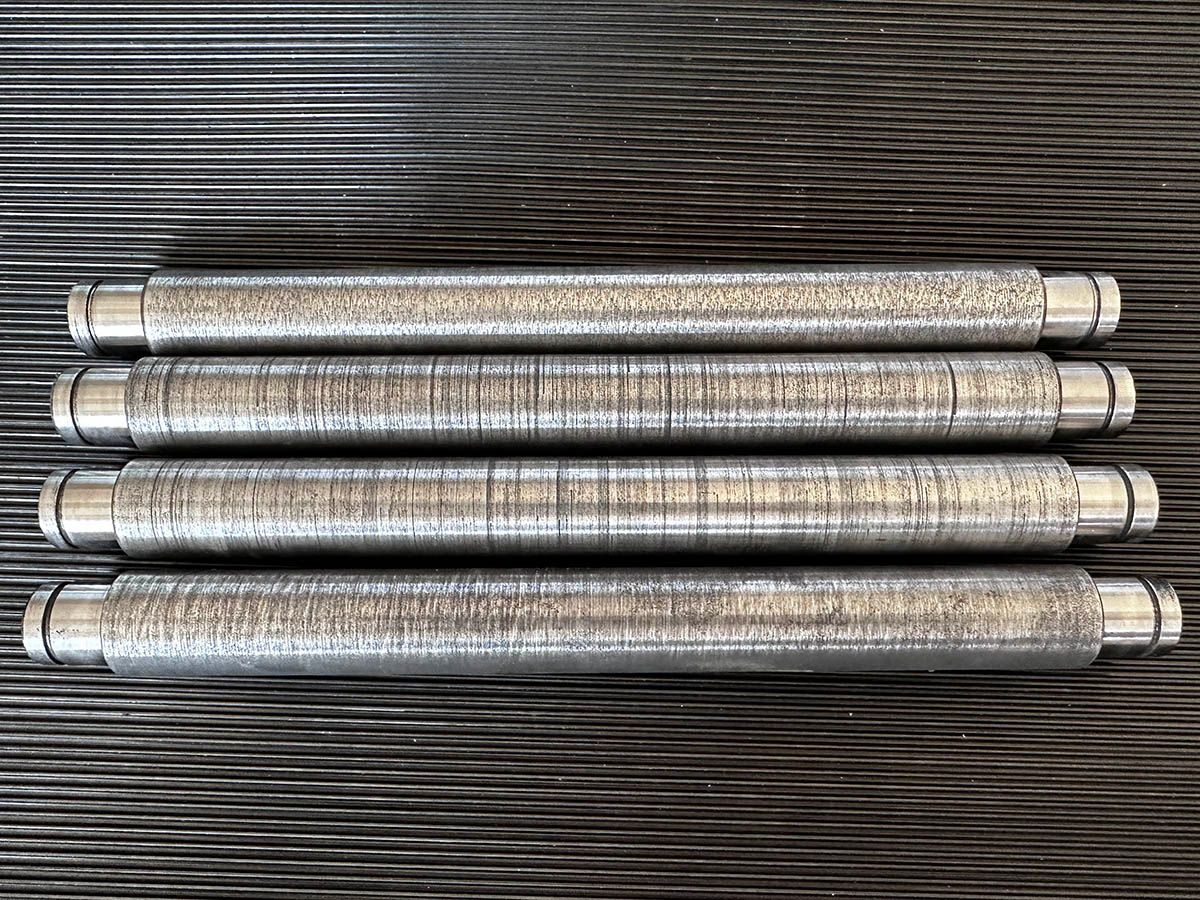

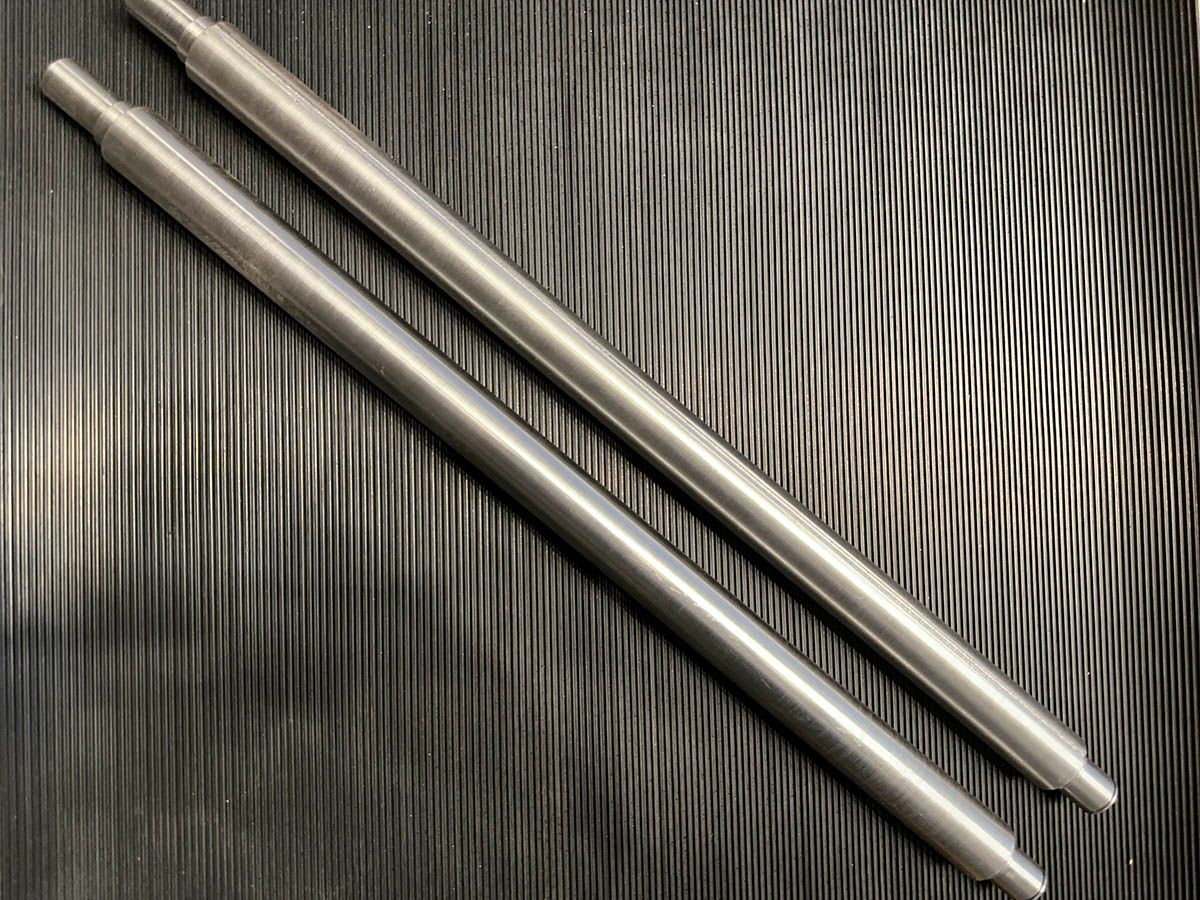

Примеры работ
