Для труб отопления, канализации, водоснабжения и других коммуникационных систем действуют определённые правила прокладки. Такие конструкции подвергаются большим нагрузкам, поэтому требуют особого подхода.
Защиту от внешних воздействий, а также предупреждение негативных последствий при разрывах трубных стенок обеспечивают специальные гильзы. Это некие чехлы, наружные футляры, в которых прокладываются составляющие коммуникаций. Узнайте, каким должен быть диаметр гильзы для труб, а также как использовать эти детали.
Для чего нужны гильзы для трубопровода
Гильза, футляр трубопровода – это своеобразный наружный кожух, который выполняет разные функции:
- Защищает от деформирования, возможных разрывов. Это относится к коммуникациям, работающим с резкими температурными колебаниями, из-за которых некоторые материалы могут расширяться. Футляр для труб размер имеет больше диаметра самого рабочего элемента, и остающийся зазор обеспечивает свободное пространство для расширений. Стена или грунт, в котором проложена труба, не сдавливает её, что снижает риски нарушений целостности.
- Исключает последствия прорывов магистралей, течей воды. При аварийных ситуациях содержимое, изливающееся из трубы, остаётся в гильзе, не попадает в почву и не размывает её, не портит фундамент или стену.
- Делает возможным ремонт без полного демонтажа системы, разрушения стены или вскрытия почвы. Необязательно обеспечивать открытый доступ к повреждённому или, например, засорённому участку. Достаточно найти край гильзы и извлечь из неё трубу, а после починки установить обратно.
- Дополнительно защищает от неблагоприятных внешних факторов, например, от коррозии и обусловленных ею разрушений металлов, от окисления, агрессивных химических сред, микроорганизмов (железобактерий, употребляющих железо для поддержания жизнедеятельности), а также давления строительной конструкции в участке прохода или грунта в месте подземной прокладки.
- Предотвращает распространение через зоны прохождения труб пламени, дыма, вредных испарений. Внутри корпуса футляра находится дополнительная набивка, и в пожароопасных или социальных объектах она выполняется из огнестойких материалов. Такая прослойка не поддерживает горение, исключает проникновение через проходы огня и сопровождающего его дыма.
- Понижает риски затоплений при монтаже гильзы с герметизацией. Даже при повреждении труб вода не выйдет из кожуха. Можно будет перекрыть подачу жидкости и отремонтировать неисправный участок.
- Останавливает распространение неприятных запахов при прорывах канализации. Они не проникнут в помещение, в котором труба прокладывалась с использованием гильзы.
Размеры гильз для трубопроводов зависят от назначения, решаемых задач. Например, для предотвращения деформаций участков, расширяемых из-за термических воздействий, диаметр защитного футляра должен определяться с большим запасом, чем для мест, в которых нет колебаний температур и рисков повреждений.
Обязательна ли установка гильз
Всегда ли нужно для прохода трубопроводапредусматривать гильзы? Обычно они используются при:
- Организации трубопроводов водоснабжения, газоснабжения и отопления, проходящих под автомобильными шоссе, а также трамвайными путями. В таких зонах высоки нагрузки на грунт, что увеличивает риски деформирования труб и требует их укрепления, усиления дополнительной оболочкой.
- Прокладке водопроводов, пересекающихся с канализационными системами. Гильзы обязательны, если установка труб с водой невозможна выше уровня пролегания канализации.
- Организации канализационных систем. Для чугунных труб футляры необязательны, а вот для легко деформируемых пластиковых гильзы следует использовать.
- Прокладке коммуникаций через фундамент. Основание здания подвергается значительным нагрузкам, как и любые находящиеся в нём элементы. Недостаточно просто сделать отверстия и протянуть через них трубы. Их нужно разместить в футлярах.
- Пересечении строительных конструкций. Трубы могут через них проходить в двух плоскостях. Вертикальные, называемые стояками, пересекают перекрытия между этажами, а горизонтальные, относящиеся к разводке, прокладываются через стены.
- Прокладке силовых электрических кабелей в зонах с повышенной влажностью или высокой вероятностью попадания воды.
- Организации инженерных сетей на застроенных, засаженных территориях. В таких местах требуется защита от просадки грунта под массой зданий, а также от корней деревьев.
Обязательность установки гильз при организации инженерных коммуникаций или при строительстве регламентируется отдельными нормативными актами, официальными документами и СНиП – строительными правилами и нормами. Для каждой категории объектов, для отдельной конструкции и для её частного случая действуют свои требования.
![](https://www.profbau.ru/api/uploads/DSC_06968_78edb2fec5.jpg)
Виды и типы гильз для труб
Существуют разные диаметры футляров для трубопроводов. Также различаются их функции, материалы. По размерам гильзы можно условно разделить на малые, средние и крупные. По материалам они бывают металлическими, полимерными (пластиковыми) и даже керамическими (подробнее обо всех видах расскажем ниже).
По назначению изделия можно разделить на:
- Защитные. Защищают от влияния агрессивных сред, влаги (если труба выполнена из материала, не обладающего стойкостью к коррозии).
- Гидроизоляционные. Монтируются с дополнительной гидроизоляцией, предупреждают проникновение воды из повреждённых трубных зон в строительные материалы, почву.
- Механические. Сохраняют несущую способность труб, их эксплуатационные свойства. Защищают от динамических и статических механических воздействий, оказываемых, например, при усадке здания, движении почвенных пластов, перемещении по грунту транспортных средств.
- Противопожарные. Применяются в зданиях с высокими требованиями к пожарной безопасности, оснащаются огнестойкими набивками, останавливают дым и пламя.
- Санитарные. Используются при монтаже канализационных систем для снижения рисков возможных загрязнений помещений и окружающей среды, а также появления неприятных запахов.
Важно! Строгой классификации по функциям нет, но назначение влияет на выбор материала, требуемую прочность кожуха, его антикоррозионную защиту, максимальные нагрузки.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_351229323_92720b1aa2.jpeg)
Материалы изготовления
Для производства используют разные материалы:
- Металл либо сплав. Обычно это обладающая антикоррозионными свойствами нержавеющая сталь, реже используется оцинкованное с двух сторон железо, а также латунь. Для стальных трубопроводов рекомендуется использовать идентичный материал. Но сталь универсальна и подходит для любых коммуникаций и строительных конструкций, включая железобетонные. Этот сплав выдерживает до 100-120 тонн массы на каждый квадратный метр. А бетонирование возможно не только во время стройки, но и при изготовлении в производственном цехе.
- Полимеры. Пластик подойдёт только для проходов через межэтажные перекрытия и межкомнатные стены, так как не выдержит нагрузку фундамента, почвы или несущей конструкции. Под давлением он меняет круглое сечение на эллипсовидную форму, то есть сплющивается. Также возможны повреждения.
- Керамика, глина. Эти огнеупорные составы совместимы с дымоходами, обеспечивают эффективную изоляцию. Но глина и керамика хрупкие, поэтому при установке нужно быть аккуратнее во избежание разбивания изделий и травмирования рук.
- Асбестоцемент. Он применяется редко, только для крупногабаритных систем.
Самодельные гильзы иногда изготавливаются из рубероида, что нежелательно, так как последний может негативно влиять на полимеры при контактах с ними, а также не имеет нужной степени прочности.
Как устроены гильзы
В гильзе две части:
- Чехол. Это наружная оболочка трубы, чаще всего металлическая, реже полимерная. Она прилегает к стенкам подземной прокладочной траншеи или отверстия в части строительной конструкции.
- Набивка. Это прослойка между трубопроводом и футляром. Оптимальный вариант – мягкий материал с огнеупорными свойствами. Он, во-первых, делает возможными расширения трубы, во-вторых, обеспечивает пожарную безопасность. Иногда пространство заполняется портландцементом, но тогда прокладка получается твёрдой, что не подходит для конструкций с колебаниями температур и вероятностью расширений. Материал может быть влагостойким: он сможет защитить от намокания перекрытия или стены, а помещения – от затопления.
По форме гильза напоминает фрагмент трубы. Торцы данного отрезка должны быть обработанными, ровными, отшлифованными, гладкими. При заусенцах, зазубринах и прочих дефектах острые выступы могут царапать и повреждать пластик. Размеры футляров зависят от схемы, габаритов строительного объекта и организуемых в нём коммуникаций.
![](https://www.profbau.ru/api/uploads/DSC_06975_7fa847d634.jpg)
Диаметр гильз
Размер гильзы для трубы – величина, зависящая от габаритов элемента инженерной системы. Между последним и его футляром должно оставаться свободное пространство. Для определения используется наружный диаметр трубы, помещаемой в гильзу. К нему прибавляется 10 или 20 мм. При отсутствии термических деформаций и значительного давления допустимо оставлять меньший зазор – 5 миллиметров.
То есть внутренний диаметр гильзы для трубопровода должен превышать наружное диаметральное сечение прокладываемой в кожухе трубы на величину от минимальных 5 мм до максимальных 20. В отдельных случаях разница диаметров может быть значительнее.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_279227105_05e35841b7.jpeg)
Особенности установки гильз для трубопроводов
Монтаж гильз нужно тщательно продумать на этапе составления проекта объекта и планирования организации инженерных сетей. Для установки в перекрытии или стене достаточно специализированным инструментом сформировать отверстие, соответствующее наружному диаметру футляра.
Укладка под землёй выполняется двумя способами:
- Открытым. Предполагает земляные работы. Сначала подготавливают траншею, в которой прокладывают футляр с заключенной в него трубой. Далее вся конструкция закапывается. Метод подходит для возведения новостроек на открытых территориях, для освоения пустырей.
- Закрытым. Целостность почвы, асфальтированного или асфальтобетонного покрытия сохраняется. Тоннель бурится без выемки земли сверху.
По длине гильза обычно соответствует толщине перекрытия или стены, но может иметь выступы, например, при пересечениях с другими коммуникациями, с дорогами, а также при прохождении через перекрытия, где вероятны затопления расположенных ниже этажей. В последнем случае футляр должен выходить за пределы стены на 1 см с двух сторон.
Важно! Независимо от направления (горизонтального или вертикального), кожух фиксируется надёжно. Для исключения его смещений используется бетонирование.
Так как зазоры становятся самыми уязвимыми частями, то стыки при сборке располагаются в разных плоскостях. Продольные же швы должны быть смещёнными по отношению друг к другу минимально на 1 или 1,5 см. В зонах прохождения через стены труба не может иметь швов.
Монтаж зависит от типа инженерных сетей, поэтому ниже рассмотрим процессы с учётом специфических особенностей.
Водопровод
Для трубопровода водоснабжения, выполненного из стали, подойдут стальные гильзы. Труба в участке прохождения через конструкцию должна покрываться влагонепроницаемым материалом. Если по системе идёт только холодная вода, то нужен также термочехол, который не даст образовываться конденсату и увеличит срок эксплуатации магистрали. Для металлопластиковых или полимерных элементов действуют данные производителем рекомендации.
Совет! Если там, где трубопровод вводится в дом, повышено давление грунтовых вод, подойдёт гидроизолирующий футляр, который предотвратит проникновения влаги в подвал.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_368442153_40e3af073b.jpeg)
Канализация
Если канализационная система выполнена из чугуна, то армировать и изолировать её необязательно, и всё же гильзу можно использовать для упрощения ремонтных работ. С чугунными трубами сочетается сталь. Также она подойдёт для полимерных элементов. Участок прохода нужно обработать цементным раствором, а труба в этой точке должна быть дополнена гидроизоляцией. С пластиком нельзя сочетать рубероид.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_306949300_4c1dbf01a4.jpeg)
Теплопровод
Для трубопровода отопления футляры обязательны, ведь металл подвергается напряжению в прямолинейных зонах, а также термическим деформациям, что чревато трещинами и разрывами, которые часто выводят из строя всю систему.
Действуют правила, актуальные для горячего водоснабжения. При пересечениях с перегородками между комнатами можно использовать не только металлические кожухи, но и прочные полимерные или комбинированные металлопластиковые. Они оснащаются соединительными комплектующими и крепежом. Часто трубы для отопления поставляются в комплексе с футлярами.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_267347594_070778b558.jpeg)
Дымоход
Для стальных дымоходов подходят оцинкованные железные кожухи. Снизу и вверху требуется изоляция с применением огнезащитных пластин. Если крыша, через которую дымоход проходит, состоит из дерева или иного воспламеняющегося стройматериала, то снаружи гильза покрывается утеплителем с огнестойкостью. Это асбест, базальт.
![](https://www.profbau.ru/api/uploads/Adobe_Stock_295434575_c67124af97.jpeg)

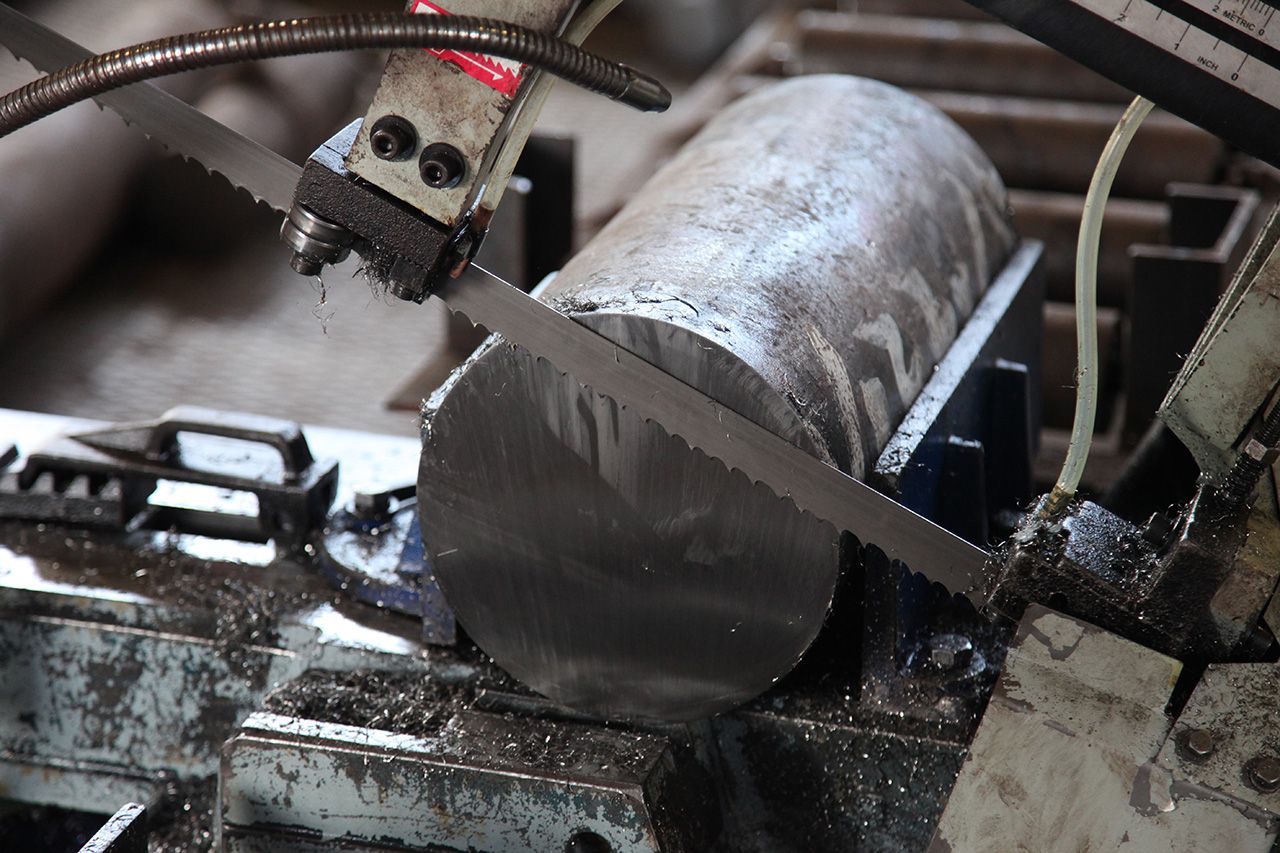

Где можно заказать изготовление гильз трубопровода
Производством стальных гильз для труб или металлических футляров из других материалов занимаются профильные компании. И чтобы получить изделия высокого качества, нужно выбрать организацию, соответствующую нескольким требованиям:
- техническое оснащение, соответствующее оказываемым услугам;
- использование современных технологий изготовления и металлообработки;
- достаточный опыт работы;
- высокая квалификация, профессионализм сотрудников;
- владение разными техниками для работы с различными материалами;
- честное ценообразование с учётом типа, объёма, сложности, срочности заказов, требований клиента.
Если трубы нестандартные, например, тонкие или, наоборот, толстые, то найти готовые футляры для них будет сложно. В этом случае лучше изготовить их на заказ, по индивидуальному заданию или подготовленному чертежу. Гильза может иметь любые размеры, геометрию, толщину. Но она должна вписываться в проект коммуникаций, соответствовать действующим стандартам.
